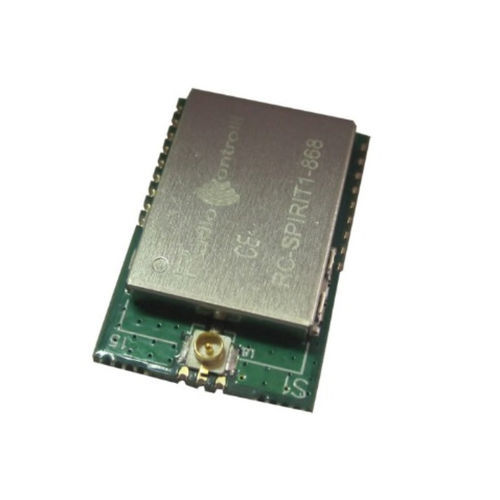

Ricetrasmettitore banda ISM RC-SPIRIT1-868

multicanaleprogrammabilea bassa potenza

Il modulo RC-SPIRIT1-868 è basato sul transceiver SPIRIT1 di STMicroelectronics. Questo dispositivo è un transceiver RF ad alte prestazioni e ultra bassa potenza progettato per applicazioni RF wireless nella banda sub 1GHz. Il modulo è progettato per ottenere prestazioni massime in uno spazio minimo, con 4 pin I/O programmabili. Programmabile da microcontrollore esterno tramite interfaccia SPI. Per ulteriori informazioni e dettagli, fare riferimento al datasheet di Spirit1 (www.st.com). - Caratteristiche Tecniche - Tensione di alimentazione: 1.8V - 3.6V - Consumo di corrente (modalità RX): 10 mA - Consumo di corrente (modalità TX +7dBm): 9 mA - Consumo di corrente (modalità TX +11.6dBm): 22 mA - Consumo di corrente in modalità standby: 600 nA - Consumo di corrente in modalità spegnimento: 2.5 nA - Banda di frequenza: 868 MHz - Potenza di uscita RF 50ohm: fino a +16 dBm - Sensibilità RF: -118 dBm - Gamma di temperatura operativa: -30°C a +75°C - Configurazione dei pin - SDO: Uscita dati slave SPI - SDI: Ingresso dati slave SPI - SCLK: Ingresso clock slave SPI - CSn: Selezione chip SPI - GPIO-0 a GPIO-3: I/O generico - GND: Terra - SDN: Pin di ingresso spegnimento - VCC: Alimentazione - ANT: Collegare ad antenna esterna - Modello: RC-SPIRIT1-868 - Basato sul transceiver SPIRIT1 di STMicroelectronics - Transceiver radio multicanale sub 1GHz - Consumo ultra basso - 4 pin I/O programmabili - Interfaccia SPI per la programmazione - Frequenza: 868 MHz - Dimensioni: Non specificate
