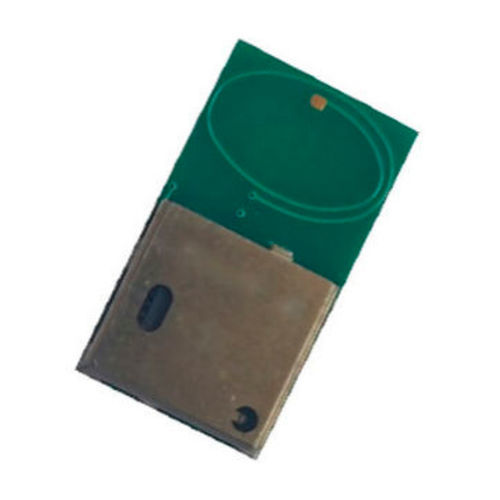

Modulo radio multivia RF-CC1101-915

con antenna integrata

Panoramica del prodotto
È un ricetrasmettitore multicanale sub 1GHz a basso costo progettato per applicazioni wireless a basso consumo. L'hardware si basa sul componente CC1101 di Texas Instruments. Programmabile da microcontrollore esterno tramite interfaccia SPI. Versione SMT.
Banda di frequenza: 915MHz
- Antenna integrata
- Versione molto miniaturizzata 9x16x2.4mm

Caratteristiche tecniche
Min | Tip | Max | Unità
Tensione di alimentazione | 1.8 | | 3.6 | Volt
Consumo di corrente (modalità RX / modalità TX) | | 20 / 38 | | mA
Consumo di corrente in modalità sleep | | 1.0 | | µA
Frequenza | | 915 | | MHz
Potenza di uscita RF | -10.0 | | +12.0 | dBm
Sensibilità RF (velocità dati 1.2Kbit/s) | | -112 | | dBm
Velocità dati | 0.6 | | 600 | kbit/s
Intervallo di temperatura di funzionamento | -30 | | +75 | °C

Descrizione dei pin
Pin | Nome | Descrizione
1 | DNC | Connessione GND interna utilizzata durante i test, non raccomandata per la connessione al GND principale.
2 | DNC | Connessione di uscita RF interna utilizzata durante il test. Non usare.
3 | DNC | Connessione GND interna utilizzata durante i test, non raccomandata per la connessione al GND principale.
4 | NC | Non connesso, non usare.
5 | NC | Non connesso, non usare.
6 | NC | Non connesso, non usare.
7 | Vdcoup1 | Disaccoppiamento opzionale dell'alimentazione interna Vdd del modulo. In un ambiente particolarmente rumoroso, questo pin può essere utilizzato per ridurre ulteriormente il rumore sull'alimentazione interna Vdd del modulo.
8 | GND | Terra
9 | SCLK | Segnale di clock del bus SPI
10 | MISO-GD01 | Interfaccia di configurazione seriale, uscita dati - Pin di uscita generale opzionale quando CSn è alto
11 | MOSI | Interfaccia di configurazione seriale, ingresso dati
12 | CSN | Interfaccia di configurazione seriale, selezione del chip (attivo basso).
13 | GDO0 | GPIO, Porta a uso generale
14 | GDO2 | GPIO, Porta a uso generale
15 | Vdcoup2 | Disaccoppiamento opzionale dell'alimentazione interna Vdd del modulo. In un ambiente particolarmente rumoroso, questo pin può essere utilizzato per ridurre ulteriormente il rumore sull'alimentazione interna Vdd del modulo.
16 | NC | Non connesso, non usare.
17 | GND | Terra
18 | VCC | Alimentazione
19 | NC | Non connesso, non usare.
20 | NC | Non connesso, non usare.
21 | NC | Non connesso, non usare.
22 | DNC | Connessione GND interna utilizzata durante i test, non raccomandata per la connessione al GND principale.
23 | DNC |
24 | DNC | Connessione GND interna utilizzata durante i test, non raccomandata per la connessione al GND principale.

Caratteristiche principali

• Ricetrasmettitore radio sub 1GHz a basso costo basato su CC1101 (Texas Instruments)
• Modulo ricetrasmettitore basato su CC1101
• Montaggio SMD
• Versione molto miniaturizzata 16x9x2.4mm con antenna PCB integrata
• Programmabile tramite interfaccia SPI
• Banda di frequenza: 915MHz
• Antenna integrata

Specifiche tecniche

• Tensione di alimentazione: 1.8V a 3.6V
• Consumo di corrente (modalità RX / modalità TX): 20mA / 38mA
• Consumo di corrente in modalità sleep: 1.0µA
• Frequenza: 915MHz
• Potenza di uscita RF: -10dBm a +12dBm
• Sensibilità RF (velocità dati 1.2Kbit/s): -112dBm
• Velocità dati: 0.6kbit/s a 600kbit/s
• Intervallo di temperatura di funzionamento: -30°C a +75°C
• Dimensioni: 9x16x2.4mm
