Sistema di trasporto per alimentato e fardelli pesanti T1

per catene di trasportodi cingoliautomatizzato

Descrizione del prodotto

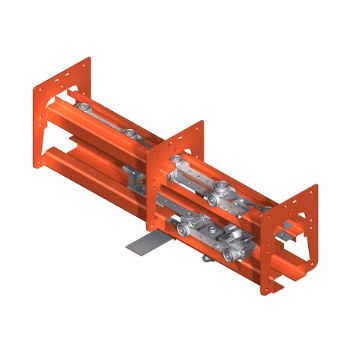

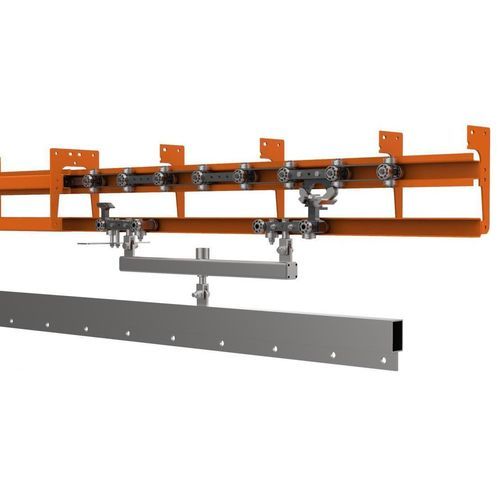

I convogliatori T1 Power & Free sono sistemi a doppio binario per trasporto sospeso. Il binario superiore ospita la catena di trazione mentre quello inferiore guida i carrelli portanti. I pusher fissati alla catena, con camme mobili, si innestano nei trolley per creare la connessione e consentire indicizzazione indipendente e accumulo.

Carico massimo
Carico massimo per traversa: fino a 600 kg*
*Peso totale inclusa la traversa e in funzione della configurazione dei carrelli.

Stazioni di arresto e accumulo
Le stazioni di arresto (standard, ATEX o versione ad alta temperatura per forni) sono azionate e controllate dal sistema di controllo principale del convogliatore. Disinnestano il collegamento tra catena di trazione e trolley: quando una stazione è chiusa il trolley si ferma mentre la catena continua a muoversi. Il design pusher/trolley permette l'accumulo di più trolley davanti a una stazione chiusa.

Scambi
Gli scambi sono posizionati dove i trolley devono deviare verso altre direzioni. Sono azionati da cilindri pneumatici con sensori di posizione; a seconda della posizione nel layout possono essere auto-azionanti. Gli scambi sono integrati nel sistema di controllo principale per monitoraggio e gestione.

Unità di azionamento e sicurezza
La scelta dell'unità di trazione dipende dal tipo di convogliatore e dall'applicazione: opzioni includono gruppi caterpillar o a vite elicoidale (worm). Per la sicurezza, tutte le unità di azionamento sono dotate di limitatore di coppia che disconnette la forza motrice tra motoriduttore e gruppo di trasmissione in caso di sovraccarico.

Vantaggi

• Binari avvitati di design compatto per montaggio senza saldature; componenti mobili protetti all'interno del binario.
• Sistema modulare con parti standard per flessibilità progettuale e semplice espansione.
• Sistema di controllo PLC con interfaccia touchscreen e accesso remoto.

Componenti speciali
Unità di lubrificazione automatica opzionale per ridurre l'usura di catena e trolley lubrificando snodi e cuscinetti a intervalli programmati. Componenti speciali su richiesta: sezioni elevatrici/descendenti, catene di trasferimento, unità di rotazione prodotto.

Applicazioni / soluzioni aggiuntive
Soluzioni personalizzate possono integrare sistemi a gru per vasche di immersione che prelevano i prodotti dai trolley, eseguono il processo e li riagganciano al convogliatore.

Caratteristiche / specifiche tecniche

• Modello: T1 Power & Free
• Carico massimo per traversa: fino a 600 kg (peso totale inclusa traversa, in funzione della configurazione dei carrelli)
• Configurazione: doppio binario (binario superiore: catena di trazione; binario inferiore: carrelli portanti)
• Meccanismo di spinta: pusher con camme mobili che si innestano nei trolley
• Stazioni di arresto: standard, ATEX o alta temperatura; controllate dal sistema principale
• Accumulo: possibilità di accumulo di più trolley dietro una stazione
• Scambi: cilindri pneumatici con sensori di posizione; opzione auto-azionante
• Opzioni di azionamento: caterpillar o vite elicoidale (worm)
• Sicurezza: limitatore di coppia su tutte le unità di azionamento
• Controllo: PLC con pannello touchscreen e controllo remoto
• Opzionale: unità di lubrificazione automatica
• Accessori disponibili: sezioni elevatrici/descendenti, catene di trasferimento, unità di rotazione
