Sistema di trasporto per area pericolosa T5

per applicazioni industrialiper alimentato e fardelli pesantiper forni e stufe

Convogliatore Power & Free T5 - Specifiche:

Carico massimo per unità di carico: 5000 kg*

Descrizione generale

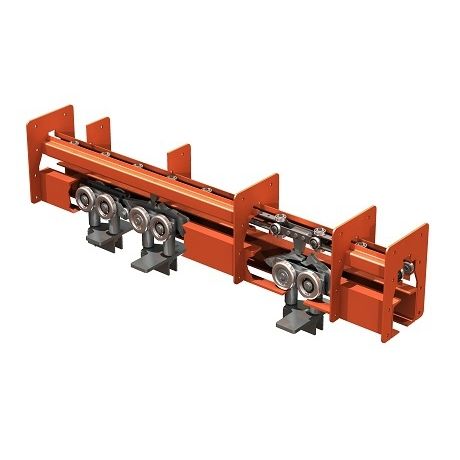

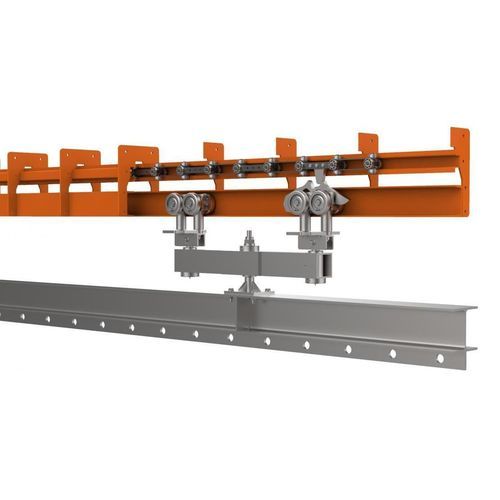

Il convogliatore sospeso T5 Power & Free è un sistema a doppio binario progettato per il trasporto di carichi elevati. Il binario superiore ospita la catena di trazione, il binario inferiore supporta i carrelli portatori. I ganci di trascinamento montati sulla catena a passo costante ingranano con camme rimovibili sui carrelli per formare una connessione accoppiata che consente trazione, sgancio e accumulo controllato dei carrelli.

Stazioni di arresto e scambi

Le stazioni di arresto (versioni standard, ATEX o per alte temperature per forni) sono controllate e monitorate dal sistema di gestione centrale del convogliatore. Una stazione chiusa disconnette il collegamento tra la catena e il carrello, permettendo alla catena di continuare il moto mentre il carrello si arresta, con possibilità di accumulo di più carrelli. Gli scambi, installati dove è necessario deviare i carrelli, sono azionati da cilindri pneumatici con sensori di posizione e possono essere autoazionanti in funzione del layout. Tutti gli elementi sono integrati nel sistema di controllo principale.

Gruppo di trazione e sicurezza

I gruppi di trazione si scelgono in base al tipo di convogliatore e all'applicazione; possono essere di tipo caterpillar o a vite elicoidale. Per la sicurezza, ogni gruppo di trazione è dotato di un limitatore di coppia che scollega la trasmissione tra motoriduttore e unità di trasmissione in caso di sovraccarico.

Vantaggi

• Progettazione compatta con binari bullonati per montaggio in sito senza saldature.
• Sistema modulare con componenti standard per flessibilità nel layout.
• Componenti mobili di qualità all'interno del binario per funzionamento affidabile.
• Sistema di controllo PLC avanzato con interfaccia touchscreen e accesso remoto.

Componenti speciali e opzioni

È disponibile in opzione un'unità di lubrificazione automatica per minimizzare l'usura dei maglie della catena e dei cuscinetti mediante lubrificazione programmata. Altri componenti disponibili includono sezioni elevatrici/di discesa, catene di trasferimento, unità di rotazione prodotto e integrazioni con sistemi a gru per vasche di immersione che prelevano e riconsegnano i prodotti ai carrelli dopo il processo.

Caratteristiche / Specifiche tecniche

• Denominazione commerciale: T5 Power & Free
• Carico massimo per unità di carico: fino a 5000 kg (peso totale inclusa l'unità di carico; dipende dalla configurazione dei carrelli).
• Configurazione a doppio binario: binario superiore per la catena di trazione, binario inferiore per i carrelli.
• Ganci di trascinamento sulla catena e camme rimovibili sui carrelli per connessione accoppiata.
• Stazioni di arresto: standard, ATEX, alta temperatura (forni); consentono l'accumulo mentre la catena continua a muoversi.
• Scambi: cilindri pneumatici con sensori di posizione; possibile autoazionamento in funzione del layout.
• Opzioni di trazione: unità caterpillar o unità a vite elicoidale; tutte con limitatore di coppia.
• Unità di lubrificazione automatica opzionale per maglie e cuscinetti.
• Opzioni meccaniche: sezioni elevatrici/discesa, catene di trasferimento, unità di rotazione, integrazione per vasche di immersione.
• Progettazione modulare con binari bullonati per assemblaggio e adattamento rapidi.
• Sistema di controllo PLC avanzato con interfaccia touchscreen e accesso remoto.
