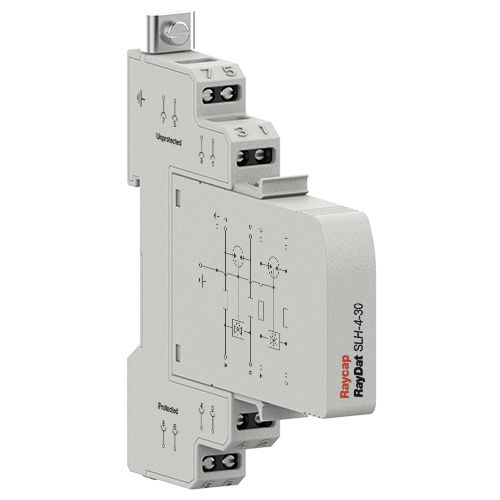

Limitatore di sovratensione modulare RayDat SLH-2 / SLH-4

3 polia scarica di gassu guida DIN

RayDat SLH-2 Queste efficienti barriere di sovratensione contengono fasi di protezione sia grossolane che fini e forniscono una protezione da sovratensioni longitudinali e trasversali. Lo stadio di protezione iniziale comprende un tubo di scarico del gas a tre poli ed è progettato per deviare l'energia primaria di sovratensione. Il successivo stadio di protezione fine è realizzato con l'utilizzo di diodi veloci bidirezionali al silicio per valanghe. Nella progettazione di questo stadio di protezione fine si fa attenzione a evitare il caricamento capacitivo della linea e quindi a garantire una bassa perdita di inserzione e un'ampia gamma di frequenza operativa. Le impedenze di linea in serie garantiscono il coordinamento energetico tra lo stadio di protezione grossolana e quello di protezione fine a tutti i livelli di sovratensione incidente. Per proteggere dai rischi di scosse elettriche e incendi che spesso si verificano quando si verifica un contatto a frequenza di alimentazione tra le linee di alimentazione e di comunicazione, spesso chiamati incursioni di rete, è incluso un termo-clip sullo stadio di protezione primaria per deviare la corrente a frequenza di alimentazione verso terra. Il design a innesto del modulo/base facilita la sostituzione di un modulo guasto senza la necessità di rimuovere il cablaggio del sistema. Se il modulo viene scollegato dalla base, le linee di collegamento rimangono abilitate. RayDat SLH-4 Come il RayDat SLH-2 Series, l'SLH-4 fornisce lo stesso livello di protezione a due coppie di circuiti indipendenti. Sono disponibili diverse tensioni di protezione per garantire che l'utente sia in grado di selezionare la tensione di serraggio più vicina al normale funzionamento del segnale dell'apparecchiatura da proteggere. Il design del modulo/base a innesto facilita la sostituzione di un modulo guasto senza la necessità di rimuovere il cablaggio del sistema. Se il modulo viene scollegato dalla base, le linee di collegamento rimangono abilitate.
