Categoria IEC/EN: D1/C1/C2/C3
Modalità di protezione: Longitudinale, Trasversale
Protezione grossolana: 3 Terminali GDT
Voltaggi: 5*, 12*, 15, 24, 30*, 48, 60, 110 V DC
Gamma di frequenza: 30 MHz
Valori di scarico di sovratensione: In: 10 kA, Imax: 20 kA, Iimp: 2,5 kA
Corrente di carico in serie: 1 A
Recinzione: DIN 43880 2/3 TE, montaggio su guida DIN
Terminali: A trefoli fino a 4 mm2
Alloggio: Design modulare
Conformità: IEC/EN 61643-21; UL 497B 4a edizione

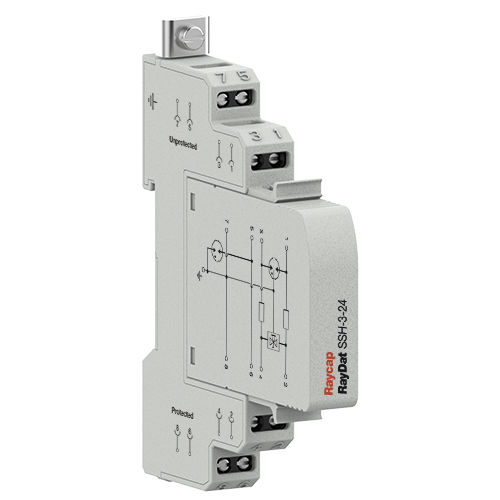

La serie di dispositivi di protezione dalle sovratensioni RayDAT SSH-3 è stata sviluppata per proteggere dagli effetti delle tensioni indotte su dati, segnali e circuiti di comunicazione. La topologia del circuito consiste in un protettore multistadio che fornisce sia la protezione comune (longitudinale) che quella differenziale (trasversale). La protezione grossolana è fornita da un tubo di scarico del gas a tre terminali, mentre la protezione fine è fornita da un diodo di silicio ad alta velocità per valanghe o da uno stadio di varistore ad ossido di metallo. Si fa attenzione a
garantire il coordinamento tra questi due stadi senza che si verifichino punti ciechi di tensione o di sovracorrente. La protezione termica è prevista per ridurre i rischi di fuga termica in caso di guasto involontario della rete elettrica. Sono previste sia la protezione comune (longitudinale) che quella differenziale (trasversale). Se il modulo viene scollegato dalla base, le linee di collegamento rimangono abilitate.
---
