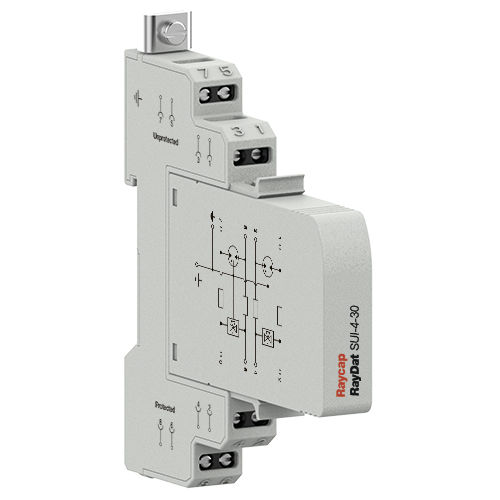

Limitatore di sovratensione categoria D1 /C1 /C2 /C3 RayDat SUI-4

a scarica di gasmodularesu guida DIN

Categoria IEC/EN: D1/C1/C2/C3 Modalità di protezione: Longitudinale, Trasversale Voltaggi: 5, 12, 15, 15, 24, 24, 30, 48, 60, 110 V DC Gamma di frequenza: 30 MHz Valori di scarico di sovratensione: In: 20 kA, Imax: 30 kA, Iimp: 5 kA Corrente di carico in serie: 1 A Recinzione: DIN 43880 2/3 TE, montaggio su guida DIN Terminali: A trefoli fino a 4 mm2 Alloggio: Design modulare Conformità: IEC/IT 61643-21 La serie RayDat SUI-4 Series fornisce un maggiore livello di resistenza alle sovratensioni o corrente impulsiva 10 kA, 5 kA per linea. È destinato al funzionamento in ambienti elettrici dove si può verificare una maggiore esposizione agli effetti di correnti da fulmine dirette o parzialmente dirette. Tra questi vi sono le turbine eoliche e gli impianti fotovoltaici dove l'esposizione ai fulmini è più grave, ma dove la protezione dell'elettronica sensibile, come i sensori ambientali, è altrettanto cruciale. Lo stadio di protezione iniziale comprende un tubo a scarica di gas a tre poli ed è progettato per deviare l'energia primaria di sovratensione. La successiva fase di protezione fine viene implementata utilizzando diodi di silicio bidirezionali veloci e bidirezionali per valanghe. Nella progettazione dello stadio di protezione fine sono state impiegate tecniche di progettazione speciali per evitare il caricamento capacitivo della linea e quindi garantire una bassa perdita di inserzione e un'ampia gamma di frequenza operativa. L'impedenza di linea in serie viene utilizzata per garantire il coordinamento energetico tra lo stadio di protezione grossolana e quello di protezione fine, indipendentemente dall'entità della sovratensione incidente. Quando si verifica un contatto a frequenza di alimentazione tra le linee di alimentazione e di comunicazione, il rischio di scosse elettriche e di incendio aumenta. Per prevenire tale rischio, nello stadio di protezione primaria di questo dispositivo è incluso un termo-clip per deviare la corrente di frequenza di alimentazione verso terra.
