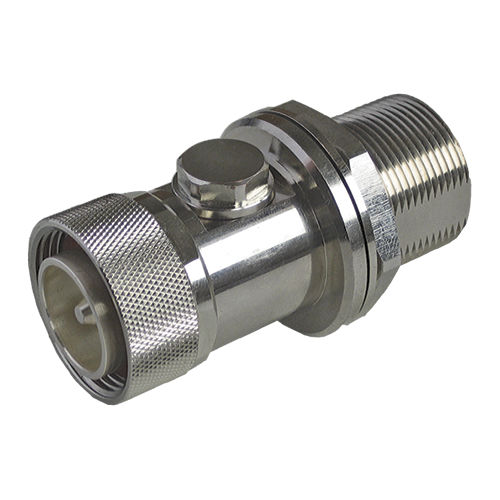

Limitatore di sovratensione per cavo coassiale RF RayDat CP 7/16

BNC coassialein lineaDC

Categoria IEC/EN: C1/C2/C3 Protezione: Impedenza abbinata Tensione massima di funzionamento: 70, 180, 280 V Potenza massima di picco: 40, 125, 300 W Gamma di frequenza: DC - 2,5 GHz Valori di scarico di sovratensione: In: 10 kA, Imax: 20 kA Impedenza: 50 Ω Perdita di inserzione: 20 dB Cessazione: 7/16 Tipo (M-F) Alloggio: Installazione su paratia, involucro schermato Conformità: IEC/IT 61643-21 La serie di limitatori di sovratensione coassiali RayDat CP 7/16 è destinata a proteggere i sistemi di antenna RF della stazione base ed è adatta per frequenze da DC a 2,5 GHz. È progettato per l'installazione a paratia o in linea. L'accurata progettazione, gli scaricatori a gas a bassa capacità e i connettori di terminazione di alta qualità del tipo 7/16 - garantiscono una minima perdita di inserzione su tutta la banda di frequenza. La potenza di trasferimento è da 40 W a 300 W continui a seconda della tensione del protettore del cavo coassiale. Il protettore di cavo coassiale CP 7/16 è progettato in conformità alle norme e regolamenti IEC 61643-21: 2012. GDT è sostituibile. L'unità deve essere solidamente montata sulla paratia passante coassiale, che a sua volta deve presentare un percorso a bassa impedenza verso terra per correnti da fulmine dirette o parziali.
