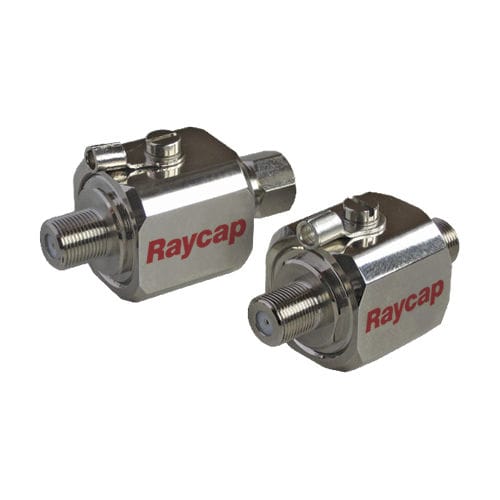

Limitatore di sovratensione per cavo coassiale RF RayDat CP F75

coassialein lineaDC

Categoria IEC/EN: C1/C2/C3 Protezione: Impedenza abbinata Tensione massima di funzionamento: 70, 180 V Potenza massima di picco: 40, 125 W Gamma di frequenza: DC - 2,0 GHz Valori di scarico di sovratensione: In: 10 kA, Imax: 20 kA Impedenza: 75 Ω Perdita di inserzione: 20 dB Cessazione: Tipo F (F-F, M-F) Alloggio: Installazione in linea, Custodia schermata Conformità: IEC/IT 61643-21 La serie di protettori di sovratensione coassiali RayDat CP F è destinata a proteggere i sistemi di antenna RF ed è adatta per frequenze da DC a 2.0 GHz. E' eminentemente adatto per la protezione di sistemi CCTV e CATV. È progettato come unità in linea che permette una facile installazione. L'accurata progettazione, gli scaricatori a gas a bassa capacità e i connettori di terminazione di alta qualità di tipo F garantiscono una minima perdita di inserzione su tutta la banda di frequenza. La potenza di trasferimento è da 40 W a 125 W continui, a seconda della tensione del protettore del cavo coassiale. Il protettore del cavo coassiale CP F è progettato in conformità alle norme e regolamenti IEC 61643-21: 2012. È previsto un perno di messa a terra che deve essere collegato alla massa del sistema o alla paratia di alimentazione coassiale, il più direttamente possibile.
