Categoria IEC/EN: D1/C1/C2/C3
Protezione: Impedenza abbinata
Tensione massima di funzionamento: 180 V
Potenza massima di picco: 125 W
Gamma di frequenza: DC - 6 GHz
Valori di scarico di sovratensione: In: 5 kA, Imax: 10 kA, Iimp: 1 kA
Impedenza: 50 Ω
Perdita di inserzione: 20 dB
Cessazione: Tipo SMA (M-F)
Alloggio: Installazione in linea, Custodia schermata
Conformità: IEC/IT 61643-21

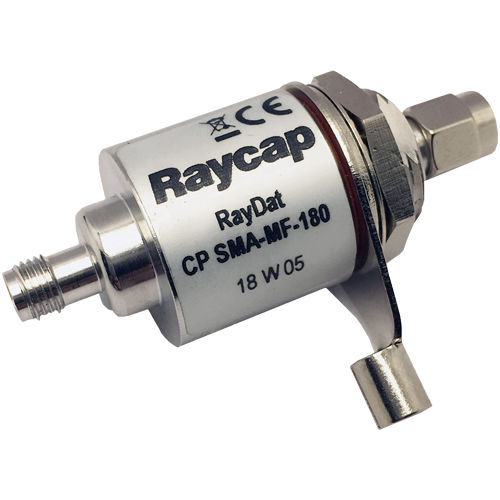

La serie di limitatori di sovratensione coassiali RayDat CP-SMA è destinata a proteggere i sistemi di antenna RF ed è adatta per frequenze da DC a 6 GHz. È progettato come unità in linea che permette una facile installazione. L'accurata progettazione, gli scaricatori a gas a bassa capacità e i connettori di terminazione di alta qualità di tipo SMA assicurano una minima perdita di inserzione su tutta la banda di frequenza. La potenza di trasferimento è di 125 W continui, a seconda della tensione del protettore del cavo coassiale. Il protettore del cavo coassiale CP è progettato in conformità alle norme e ai regolamenti IEC 61643-21: 2012. È previsto un perno di messa a terra che deve essere collegato alla massa del sistema o alla paratia di alimentazione coassiale, il più direttamente possibile.
---
