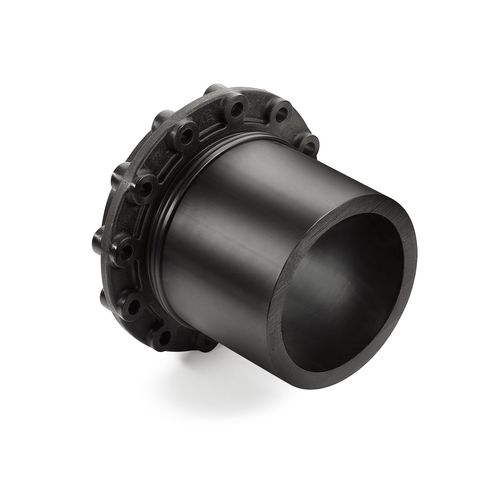

Flangia in PE HP

con collarino

Le flange HP di Reinert-Ritz sono soluzioni ad alte prestazioni per la piena resistenza alla pressione di una connessione a flangia libera con un raccordo a saldare. Uno speciale raccordo a saldare in PE100 e una flangia di supporto di tipo loose flange, adattata alle dimensioni, formano un'unità perfettamente coordinata e sono collegate in modo permanente l'una all'altra. In questo caso, lo stub e la flangia si incastrano in un accoppiamento positivo sulle loro superfici di connessione, in modo simile a un maschio e una femmina. Le forze assiali della tubazione vengono trasferite alla flangia sull'intera superficie del raccordo. Questa combinazione protegge dalla deformazione del raccordo in PE e, a seconda del dimensionamento, rende possibili carichi di pressione fino a 25 bar. Le flange di supporto sono disponibili in versione acciaio con rivestimento in plastica o in versione plastica anticorrosione e fibrorinforzata. I raccordi da offrire devono essere consegnati in un set composto da un raccordo a saldare e da una flangia di supporto libera adattata alle dimensioni. I raccordi a saldare devono essere prodotti con materiali conformi all'Associazione PE100+ e alle norme DIN EN 12201 e DIN EN 1555 per quanto riguarda dimensioni, tolleranze e requisiti di qualità. Le flange di supporto devono essere realizzate in materiale plastico fibrorinforzato esente da corrosione o in acciaio con rivestimento plastico in conformità alla norma DIN EN 10310. Deve essere dimostrato che sono state prodotte sulla base di un sistema di garanzia della qualità conforme alla norma DIN EN ISO 9001. Per tutti i raccordi, il produttore deve presentare un certificato conforme alla norma DIN EN 10204.
