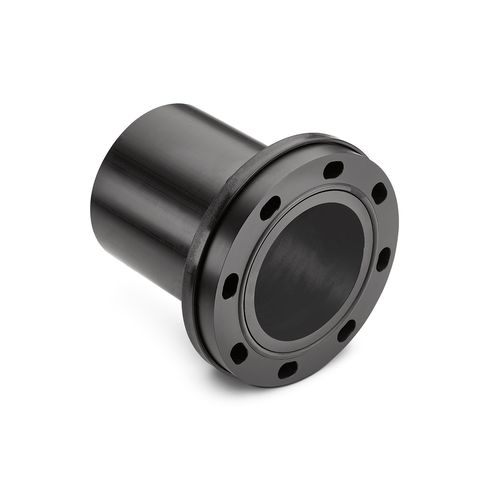

Flangia libera di allineamento VP

in ghisain plasticacon collarino alto

L'ulteriore sviluppo delle nostre flange speciali si concentra nella flangia VP, dotata di una flangia di supporto in plastica fibrorinforzata anticorrosione e forata in conformità alla norma DIN EN 1092 PN 10. I fori lunghi nello stub facilitano l'installazione e l'allineamento della connessione flangiata. L'effetto molla della flangia è integrato nel design e garantisce un precarico sostenuto del bullone, il che rappresenta un punto di forza speciale. Grazie al suo peso ridotto, inoltre, è più facile da installare e i costi di progetto sono ridotti. I raccordi da offrire devono essere consegnati in un set composto da uno stub di saldatura e da una flangia di supporto adattata alle dimensioni. Gli stub di saldatura devono essere prodotti con materiali conformi all'Associazione PE100+ e alle norme DIN EN 12201 e DIN EN 1555 per quanto riguarda dimensioni, tolleranze e requisiti di qualità. Le flange di supporto devono essere realizzate in plastica fibrorinforzata esente da corrosione. Si deve dimostrare che sono state prodotte sulla base di un sistema di garanzia della qualità conforme alla norma DIN EN ISO 9001. Per tutti i raccordi, il produttore deve presentare un certificato conforme alla norma DIN EN 10204. Il corpo del raccordo in PE deve essere prodotto nel processo di stampaggio a iniezione o in alternativa da un pezzo di materiale semilavorato omogeneo. Non sono ammessi materiali semilavorati realizzati con barre avvolte o la successiva applicazione di altre forme di rinforzo. Lo stub deve essere praticato seguendo lo schema di fori previsto dalla norma DIN EN 1092-1 PN 10 o PN 16. In questo modo i fori per i bulloni sono più vicini alla superficie del foro. In questo modo i fori dei bulloni sono più vicini al diametro esterno del tubo.
