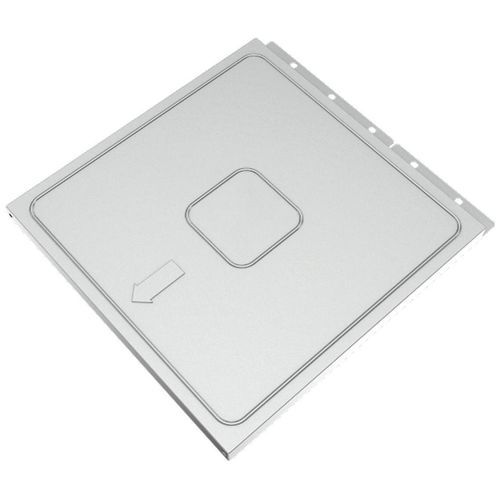

Pannello di sfogo dell’esplosione BESS.IKLI-EGV

Descrizione
BESS.IKLI-EGV: scarico della pressione di esplosione sul tetto con isolamento esterno. BESS.IKLI-EGV offre le comprovate prestazioni EGV con l'isolamento posizionato all'esterno del pannello. Le proprietà dell'isolamento possono essere adattate a qualsiasi configurazione di Battery Energy Storage System (BESS).

Utilizzo
Progettato per l'installazione sul tetto del BESS, il dispositivo convoglia le deflagrazioni verso l'alto in un'area sicura. L'isolamento è ospitato in una cassetta metallica posizionata sopra il pannello. La pressione di scoppio standard è 0,1 bar a 22 °C (71,6 °F) e può essere ridotta fino a 0,025 bar per applicazioni specifiche.

Funzionalità
In caso di deflagrazione, l'aumento di pressione provoca l'apertura del pannello al punto di rottura definito, rilasciando la sovrapressione dal BESS verso l'esterno.

Vantaggi

• Elevata capacità di scarico e apertura a sezione piena grazie al basso peso superficiale.
• Alta stabilità e rapidità di apertura grazie alla struttura bionica integrata.
• Ampia disponibilità di geometrie EGV per adattarsi a diversi layout BESS.
• Installazione rapida e semplice: montaggio indipendente dalla coppia, senza contro-telaio aggiuntivo.
• Risparmio di spazio grazie alla guarnizione e al telaio di serraggio integrati nell'elemento di scoppio.
• Opzioni di isolamento esterno flessibili.

Altri modelli
BESS.IKLI-EGV è un pannello di sfiato montato sul tetto con isolamento esterno. Le varianti correlate includono BESS.EGV (sfiato di deflagrazione per tetto, economico) e BESS.EGV-IAF (pannello di sfiato per tetto con isolamento interno).

Certificazioni

• Conforme ai requisiti NFPA 68.
• Certificato di esame tipo ATEX UE n. FSA 04 ATEX 1538 X.
• Equivalente SIL: SIL 4.

Caratteristiche / specificazioni tecniche

• Pressione di scoppio P_stat: 25–500 mbar
• Pressione massima di esercizio consentita: 50 % della P_stat
• Temperatura di esercizio: –40 a +180 °C (–40 a +356 °F)
• Materiale di costruzione: Acciaio inox
• Guarnizione: Silicone conforme FDA
• Tolleranza sulla pressione di scoppio: ±20 % alla pressione di scoppio standard
• Coppia raccomandata per viti M10: 20 Nm
• Tipo di isolamento: Lana di roccia (non combustibile)
• Spessore isolamento: 40–100 mm
• Conduttività termica dell'isolamento: 0,040 W/m·K
