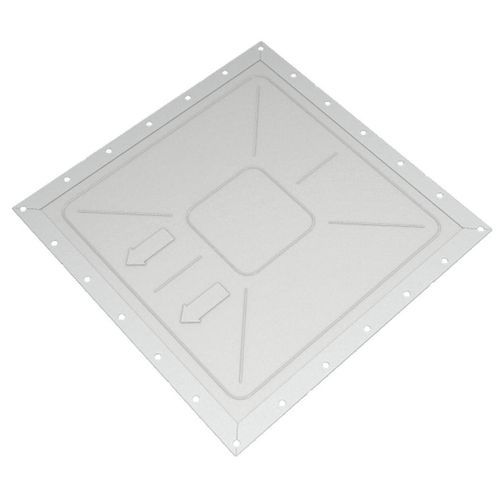

Dispositivo di scarico esplosione sporgente BESS.EGV

in acciaio inossidabile

Panoramica
Il disco di rottura REMBE® BESS.EGV offre una protezione dedicata per i sistemi di accumulo di energia a batteria (BESS). È disponibile in diverse geometrie con pressioni di apertura personalizzabili per adattarsi ai vari progetti BESS.

Utilizzo
Il BESS.EGV è progettato principalmente per installazione sul tetto degli involucri BESS. La pressione di scoppio standard è 0,1 bar a 22 °C, ma può essere configurata fino a 0,025 bar per applicazioni particolarmente sensibili.

Vantaggi

• Elevata capacità di scarico con apertura a passo pieno grazie al basso peso superficiale.
• Maggiore stabilità e rapida apertura grazie alla struttura bionica integrata.
• Ampia gamma di geometrie EGV per un adattamento ottimale a differenti layout BESS.
• Installazione rapida e indipendente dalla coppia di serraggio; nessun contro‑telaio aggiuntivo richiesto.
• Design salvaspazio con guarnizione e telaio integrati.

Funzionalità
In caso di deflagrazione, il disco si apre nei punti di rottura predefiniti, rilasciando la pressione del BESS nell'ambiente e proteggendo l'involucro.

Dati tecnici — Parametri del prodotto
Pressione di scoppio standard (Pstat): 25–500 mbar
Pressione massima di esercizio ammessa: 50% della Pstat
Intervallo di temperatura: –40 a +180 °C (–40 a +356 °F)
Materiale: Acciaio inossidabile
Materiale della guarnizione: Guarnizione in silicone conforme FDA
Tolleranza: ±20% alla pressione standard
Coppia di serraggio consigliata per viti M10: 20 Nm

Applicazioni / Settori

• Sistemi di accumulo di energia a batteria (BESS)

Certificazioni

• Rispetta i requisiti della NFPA 68
• Certificato di esame del tipo ATEX UE n. FSA 04 ATEX 1538 X
• Equivalente SIL: SIL 4

Software consigliato
VENT.iNG. | Calcoli secondo le norme EN e NFPA.

Caratteristiche / Specifiche tecniche

• Modello: BESS.EGV
• Intervallo di pressione di scoppio standard: 25–500 mbar (valore standard spesso 0,1 bar a 22 °C; personalizzabile fino a 0,025 bar)
• Pressione massima di esercizio ammessa: 50% della Pstat
• Intervallo di temperatura operativa: –40 a +180 °C (–40 a +356 °F)
• Materiale di costruzione: Acciaio inossidabile
• Guarnizione: Guarnizione in silicone conforme FDA
• Tolleranza alla pressione standard: ±20%
• Coppia di serraggio consigliata per il montaggio (viti M10): 20 Nm
• Vantaggi principali: elevata capacità di scarico, struttura bionica integrata per apertura rapida, installazione indipendente dalla coppia, guarnizione e telaio integrati
