Encoder rotativo circuito integrato AM512B

assolutomagneticosenza contatto

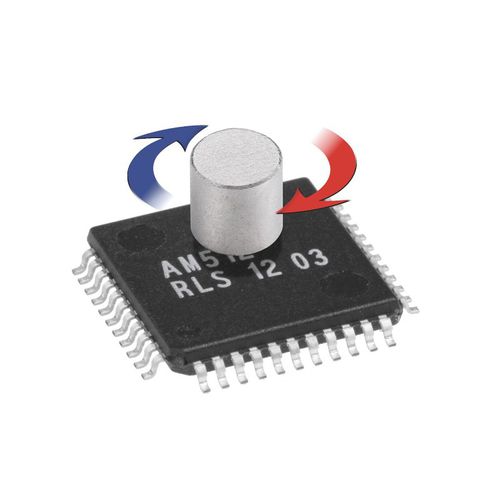

L'IC rileva la posizione angolare di un magnete permanente posto sopra il chip. Il magnete permanente deve essere diametralmente polarizzato e di forma cilindrica. L'AM512B utilizza la tecnologia dei sensori Hall per rilevare la distribuzione della densità di flusso magnetico sulla superficie del silicio. I sensori Hall sono posizionati in una matrice circolare intorno al centro dell'IC e forniscono una rappresentazione in tensione della distribuzione del campo magnetico. Caratteristiche Codifica della posizione angolare senza contatto su 360° Encoder assoluto a 9 bit Alta velocità di rotazione fino a 30.000 rpm Alimentazione a 5 V Basso consumo energetico 20 mA tipico. Intervallo di temperatura operativa esteso (da -40 °C a +125 °C) Pacchetto SMD LQFP44 Vantaggi Ideale per ambienti difficili grazie al rilevamento magnetico Soluzione system-on-chip completa Linearità ottimizzata in fabbrica Conforme a RoHS
