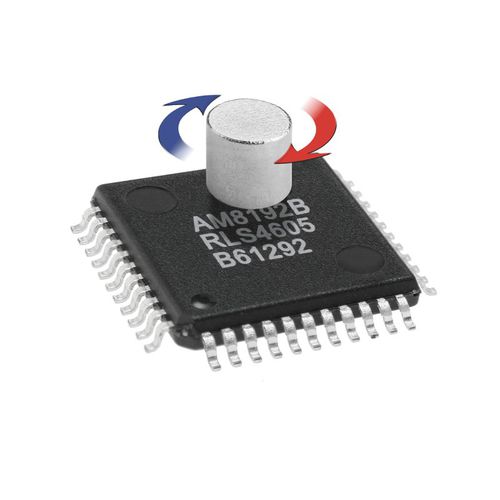

Il magnete di alta qualità di forma cilindrica è diametralmente polarizzato e selezionato in fabbrica per garantire le migliori prestazioni di precisione.
Le uscite di tensione seno e coseno dall'array di sensori Hall variano con la posizione del magnete. I segnali analogici sono poi convertiti in dati di posizione usando un interpolatore configurabile (fino a 13 bit).
Caratteristiche
Codifica della posizione angolare senza contatto su 360°
Encoder assoluto fino a 13 bit
Gamma di risoluzioni binarie e decimali
Alimentazione a 5 V
Pacchetto SMD LQFP44
Vantaggi
Ideale per ambienti difficili grazie al rilevamento magnetico
Soluzione system-on-chip completa
Conforme a RoHS
---
