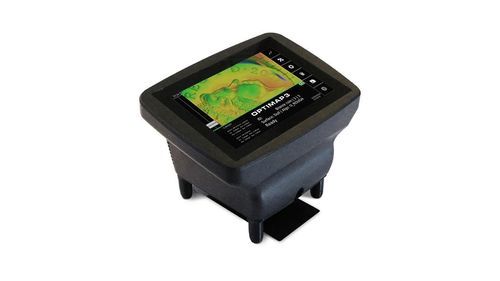

Profilometro ottico Optimap3

per misurazione della planarità superficialeper contorniper misurazione della rugosità di superficie

Panoramica
Optimap3 è uno strumento portatile di ispezione a campo pieno che mappa la topografia della superficie e la converte in dati oggettivi per il controllo di produzione. Produce mappe di altitudine e curvatura ad alta risoluzione su substrati verniciati o non verniciati e individua rapidamente difetti e variazioni di texture su ampie aree.

Principali funzionalità

• Mappe e misurazioni della superficie a campo pieno.
• Caratterizzazione di texture e difetti comuni come orange peel, inclusioni, ammaccature, graffi e cedimenti.
• Modalità doppia per superfici riflettenti e opache (Doppio fuoco).
• Ingrandimento a schermo e profilazione interattiva di sezioni trasversali.

Analisi rappresentativa della superficie
Optimap3 quantifica in modo oggettivo parametri di qualità superficiale quali texture, ondulazione e difetti locali (orange peel, inclusioni, blistering, sagging, punti, graffi). Il sistema produce mappe dettagliate di altitudine e curvatura e fornisce strumenti per visualizzare e misurare le caratteristiche.

Cosa può misurare l'Optimap3

• Orange peel
• Ondulazione
• DOI (Distinctness of Image)
• Overspray
• Inclusioni
• Blistering
• Sagging
• Macchie d'acqua

Metodo di misura
Phase Measurement Deflectometry (PMD): pattern di frange vengono proiettati su un bersaglio interno e i riflessi sulla superficie sono acquisiti da una camera interna a doppio fuoco. L'elaborazione phase-stepped in X e Y genera mappe di superficie ad alta risoluzione. Due modalità (riflettente / opaco) ottimizzano il contrasto delle frange in base alla riflettività.

Funzionalità a schermo

• Visualizzazione di sezioni trasversali interattive: posizionare e spostare sezioni sulla mappa per ispezionare variazioni di altezza e profilo.
• Slider di ingrandimento per esaminare dettagli fini.
• Filtri integrati per texture e ondulazione, analisi dei profili ed esportazione dei risultati.

Applicazioni e superfici
Adatto per automotive (esterno e interno), plastica e compositi, arredamento, vernici e rivestimenti, display, aerospaziale e rivestimenti per yacht. Funziona su acciaio, alluminio, plastica, e-coat, primer, trasparente, pellicola vinilica e parti cromate.

Accessori inclusi

• Piastrella di verifica
• Chiavetta USB
• Manuale d'istruzioni
• Software Optimap Reader
• Base di misura rimovibile

Accessori opzionali

• Base non a contatto per misurare vernice bagnata
• Attrezzature e staffe personalizzate

Software
Il software Optimap Reader fornisce strumenti per l'identificazione, la classificazione e la quantificazione dei difetti superficiali (pori, inclusioni, graffi). Supporta analisi offline ed esportazione di mappe e risultati in CSV.

Verifica dello strumento
Non è richiesta calibrazione. La verifica periodica (consigliata circa ogni 3 mesi) si esegue con la piastrella di riferimento fornita: una misura di verifica viene confrontata con i valori della piastrella per confermare le prestazioni.

Specifiche tecniche

• Marca: Rhopoint Instruments
• Modello: Optimap3
• Codice produttore: A7000-003
• Compatibilità: Optimap1, 2 & 3, TAMS, RoboTAMS
• Campo visivo: 58 mm × 47 mm
• Messa a fuoco di misura: Doppio fuoco - immagini target e superficie
• Risoluzione spaziale: 37 μm / pixel
• Tecniche di misura: Phase Measurement Deflectometry; Optical Transfer Function; Line Deformation Analysis; Surface Imaging
• Tempo di misura: 10 secondi (tipico)
• Output topografico: mappa di curvatura e mappa di altitudine
• Opzioni di filtro: filtraggio della texture per bande; ISO/GPS definibile dall'utente; passa alto, passa basso, passa banda
• Analisi del profilo: sezione trasversale interattiva
• Parametri di misura disponibili: K, Ka, Kb, Kc, Kd, Ke, KLW, KSW, T, Ta, Tb, Tc, Td, Te, TLW, TSW, Q, H, S, W, D, C, RaX, RaY, Sa, Rsm
• Processore: Intel i7 Gen 5
• Memoria / Archiviazione: 256 GB
• Batteria: Lithium-ion ricaricabile 12000 mAh; uso tipico/carica 3–4 ore
• Fotocamera: 3.2 MP - doppio fuoco
• Dati di output: mappe, CSV, database risultati
• Trasferimento dati / velocità: SD Card (circa 12.5 MB/s)
• Display: 10.1" capacitivo touch, 1280 × 800 (10 punti)
• Dimensioni: 233 mm (A) × 314 mm (L) × 235 mm (P)
• Peso: 3.5 kg
• Opzioni di trasporto: ancoraggi per imbracatura a 6 punti
• Staffa: base di misurazione rimovibile
• Extra opzionali: base per misurazioni su vernice bagnata; attrezzature e staffe personalizzabili
• Connettività: LAN, USB
• Integrazione SPC: Sì
