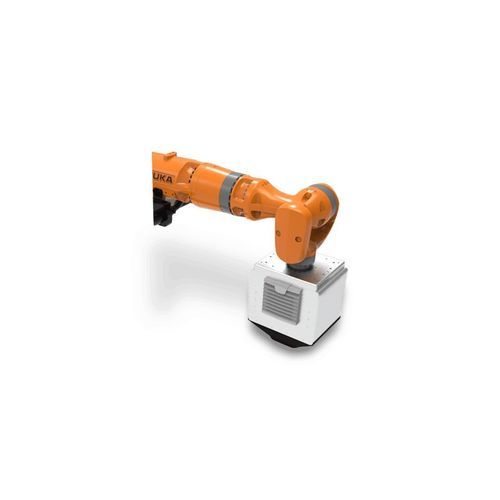

Sistema di misurazione dell'aspetto esterno RoboTAMS

automatizzatorobotizzatodi pezzi

Panoramica
RoboTAMS è un sistema automatizzato di misurazione dell'aspetto totale progettato per finiture di vernice automobilistica e applicazioni industriali correlate. Modella la percezione umana dell'aspetto superficiale per fornire parametri oggettivi correlati alla valutazione visiva, permettendo una valutazione coerente della qualità e dell'armonia dell'aspetto.

Caratteristiche principali

• Progettato per la misurazione dell'aspetto della vernice in produzione e in laboratorio
• Misurazioni ottiche senza contatto
• Integrazione in linea o installazione in cella di misura offline
• Tempo di acquisizione rapido (< 2 secondi)
• Campo visivo 25 x 14 mm con alta risoluzione spaziale (32 µm/pixel)
• Comunicazione Ethernet (LAN) e output CSV per integrazione SPC

Tecnologia TAMS e vantaggi
La tecnologia Rhopoint TAMS modella la percezione visiva umana tramite algoritmi convalidati da studi umani e collaborazioni con OEM. Fornisce parametri chiari (Sharpness, Waviness, Dimension, Contrast, Quality, Harmony) che rimuovono la soggettività dall'ispezione visiva e migliorano il controllo qualità, la comunicazione e le azioni correttive.

Percezione e visione TAMS
TAMS emula la valutazione umana alternando la messa a fuoco tra la superficie e l'immagine riflessa. Il sistema quantifica le deformazioni dell'immagine riflessa e la qualità del trasferimento d'immagine per calcolare Sharpness e Contrast, analizza la topografia superficiale per determinare Dimension tramite Phase Measurement Deflectometry e valuta Waviness a distanze di visualizzazione tipo showroom. Gli indici derivati di Quality e Harmony sono correlati alla percezione umana.

Applicazioni tipiche

• Valutazione del top coat esterno automobilistico
• Ispezione in linea di produzione e celle di misura offline
• Analisi di vernici, rivestimenti e aspetto delle superfici per parti e assemblaggi
• Controlli di armonia tra pannelli e valutazione delle caratteristiche di formazione dell'immagine

Scheda tecnica / Documentazione
Le schede tecniche e i manuali di RoboTAMS sono disponibili in più lingue e includono specifiche dettagliate, istruzioni operative e note applicative. Consultare la pagina prodotto o il produttore per i download.

Caratteristiche / Specifiche tecniche

• Strumento: RoboTAMS – Automated Total Appearance Measurement System
• Sensore di misura: Unità completamente chiusa con acquisizione e analisi integrate
• Area di misura (Campo visivo): 25 x 14 mm
• Tempo di acquisizione: < 2 secondi
• Risoluzione spaziale: 32 µm / pixel
• Output risultati: CSV (compatibile con i risultati Rhopoint TAMS)
• Rilevamento errore di posizionamento: Sì
• Stazione di calibrazione e messa a fuoco: Sì (controllo strumento e impostazione fuoco)
• Sistema integrato di riduzione della contaminazione ottica: Sì
• Connessione / Comunicazione: Ethernet LAN (opzioni di connessione flessibili)
• Alimentazione: 24 V DC (corrente max 3 A)
• Montaggio: Varie opzioni di montaggio robot disponibili
• Sharpness (S): Unità S (%); Min 0; Max 100; Risoluzione 0.1; Ripetibilità 0.1 (SD); Riproducibilità 0.5 (SD); Tecnica di misura: Optical Transfer Function
• Waviness (W): Unità W; Min 0; Max tipico 30; Risoluzione 0.1; Ripetibilità 0.2 (SD); Riproducibilità 1 (SD); Tecnica di misura: Reflected Image Line Deformation Analysis; Correlazione: AUDI AG MDS Perception analysis
• Quality (Q): Unità Q (%); Min 0; Max 100; Risoluzione 0.1; Ripetibilità 0.8 (SD); Riproducibilità 1 (SD); Algoritmo: Calcolato usando Sharpness & Waviness; Correlazione: AUDI AG MDS Perception analysis
• Contrast (C): Unità C (%); Min 0; Max 100; Risoluzione 0.1; Ripetibilità 0.1 (SD); Riproducibilità 0.3 (SD); Tecnica di misura: Optical Transfer Function
• Dimension (D): Unità D (mm) - dimensione della struttura dominante; Min 0.5 mm; Max tipico 8 mm; Risoluzione 0.1; Ripetibilità 0.1 (SD); Riproducibilità 0.4 (SD); Tecnica di misura: Phase Measurement Deflectometry; Correlazione: AUDI AG MDS Perception analysis
• Harmony (H): Unità H (H units); Min 0; Max tipico 8.9; Risoluzione 0.1; Ripetibilità 0.1 (SD); Riproducibilità 0.4 (SD); Algoritmo: Calcolato usando Waviness & Dimension; Correlazione: AUDI AG MDS Perception analysis
• Riepilogo Sharpness: Unità S (%); Min 0; Max 100; Risoluzione 0.1; Ripetibilità 0.1 (SD); Riproducibilità 0.5 (SD); Tecnica di misura: Optical Transfer Function
• Output e workflow: Acquisizione di immagini ad alta risoluzione, analisi automatica ed esportazione CSV per SPC; compatibile con dataset e report Rhopoint TAMS
• Garanzia: Opzioni di garanzia estesa gratuite disponibili con la registrazione dello strumento (fare riferimento alla politica del produttore)
