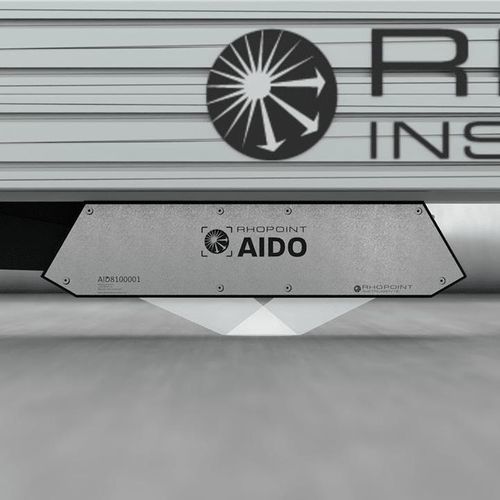

Glossmetro a spicchi multipli Rhopoint AIDO

DOIHazecon trasmissione dati

Descrizione breve

• Sensore in linea per la misura continua dell'aspetto superficiale
• Misura lucentezza a 60°, reflectance haze (Log H / Log HC), Distinctness of Image (DOI) e RSPEC in tempo reale
• Distanza di lavoro fissa di 60 mm per funzionamento inline stabile
• Misura senza contatto per superfici calde, appena verniciate o delicate
• Acquisizione ad alta velocità fino a 10 misurazioni al secondo
• Soffiaggio d'aria integrato e protezione ottica per ambienti di verniciatura

Assicurazione continua dell'aspetto per linee di produzione
AIDO consente il passaggio da controlli a campione e verifiche di laboratorio a un'assicurazione continua dell'aspetto in linea. Installato sopra nastri trasportatori, pannelli o componenti finiti in movimento, il sensore rende immediatamente visibili le variazioni di lucentezza, haze, chiarezza dell'immagine e riflessione speculare di picco in modo che i team di produzione possano intervenire mentre il materiale è ancora in linea.

Progettato per ambienti di produzione inline
AIDO è progettato per funzionamento completamente senza contatto sopra superfici calde, appena rivestite o delicate. Una distanza fissa di 60 mm garantisce misure stabili su nastri non guidati, pannelli a spessore variabile e nastri trasportatori. Il sistema di soffiaggio d'aria integrato protegge il percorso ottico da polvere, vapori e contaminazioni comuni nelle linee di rivestimento.

Misurare l'aspetto, non solo la lucentezza
Superfici con lo stesso valore di lucentezza possono apparire diverse a causa di haze, texture o distorsione dell'immagine riflessa. AIDO misura più parametri di aspetto complementari che, insieme, descrivono la percezione visiva della superficie e rilevano variazioni invisibili ai sensori che misurano solo la lucentezza.

Cosa misura il sensore inline AIDO
Combinando lucentezza a 60°, reflectance haze (Log H e Log HC), Distinctness of Image (DOI) e RSPEC in un unico sistema inline senza contatto, AIDO fornisce una valutazione in tempo reale dell'aspetto della superficie rilevante dal punto di vista percettivo.

Parametri chiave di aspetto (descrizioni)

• Lucentezza 60° — Misura proporzionale alla quantità di luce riflessa da una superficie nella geometria a 60° (geometria di riferimento adatta a tutti i livelli di lucentezza).
• Reflectance haze (Log H / Log HC) — Quantifica la diffusione diffusa dovuta a texture microscopiche, residui o struttura del rivestimento; Log HC fornisce correzione per rivestimenti metallici e a effetto.
• Distinctness of Image (DOI) — Misura la nitidezza dell'immagine riflessa; sensibile a orange peel, ondulazioni e micro-ruvidità che riducono la qualità percepita senza modificare la lucentezza.
• RSPEC — Misura la riflessione speculare di picco su un intervallo angolare molto ristretto intorno all'angolo speculare; altamente sensibile a differenze di texture fine e liscezza della superficie.

Funzionamento ad alta velocità e integrazione di sistema
AIDO supporta misure ad alta velocità fino a 10 acquisizioni al secondo, fornendo copertura densa su linee di produzione veloci. I dati di misura sono disponibili istantaneamente tramite REST API per l'integrazione con PLC, MES e piattaforme di controllo qualità. Gestione del sensore, configurazione, controllo della calibrazione, monitoraggio dello stato e accesso ai dati sono forniti tramite la piattaforma Rhopoint Appearance Elements.

Applicazioni e idoneità
Progettato per il monitoraggio inline di nastri in movimento, pannelli e componenti finiti; adatto per superfici calde, rivestite o delicate e ambienti che richiedono monitoraggio senza contatto e ad alta velocità. Il soffiaggio d'aria integrato e la protezione ottica rendono AIDO adatto a linee di verniciatura e condizioni di produzione impegnative.

Caratteristiche tecniche / specifiche

• Parametri misurati: lucentezza 60°, Reflectance Haze (Log H, Log HC), DOI, RSPEC
• Geometria di misura: geometria fissa a 60° per la lucentezza (riferimento conforme alle pratiche comuni a 60°)
• Distanza di lavoro: 60 mm fissa
• Modalità di misura: sensore inline senza contatto (montato sopra il substrato in movimento)
• Velocità di acquisizione: fino a 10 misurazioni al secondo
• Uscita / integrazione: REST API per dati in tempo reale; compatibile con integrazione PLC / MES
• Piattaforma: gestione tramite Rhopoint Appearance Elements (configurazione, controllo calibrazione, monitoraggio stato, accesso ai dati)
• Protezione: soffiaggio d'aria integrato per proteggere l'ottica da polvere, vapori e contaminazione
• Superfici idonee: superfici calde, appena rivestite o delicate; nastri non guidati, pannelli a spessore variabile, nastri trasportatori
• Compensazione haze speciale: Log HC per rivestimenti metallici e a effetto
• Codice prodotto / riferimento distributore: A8100-001
• Riferimento norme: misura della lucentezza 60° secondo ASTM D523 / ISO 2813
