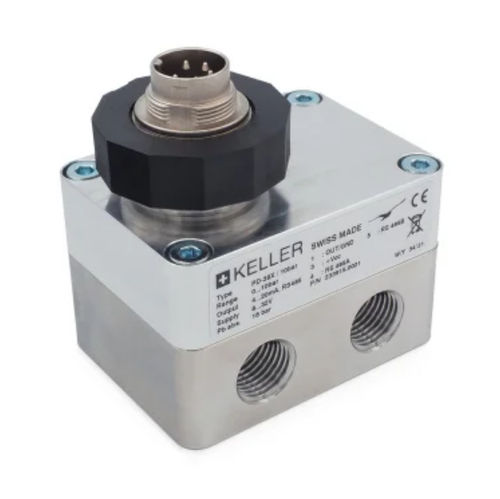

Trasmettitore di pressione differenziale PD39X

piezoresistivoanalogicoRS-232

Nelle applicazioni con una pressione differenziale maggiore del 5% rispetto al campo massimo di pressione standard, la misurazione della pressione differenziale con due sensori di pressione assoluta offre vantaggi maggiori rispetto ai metodi convenzionali di misurazione della pressione differenziale. I Trasmettitori di Pressione Differenziale della serie PD39X non misurano direttamente la pressione differenziale bensì utilizzano due sensori di pressione assoluta per rilevare la misurazione in maniera indiretta. Ogni lato della pressione ha due attacchi di raccordo permettendo di utilizzare il PD39X facilmente nelle linee di pressione. In tal modo è anche possibile misurare la pressione differenziale in maniera esatta se il rapporto campo di pressione standard/pressione differenziale è elevato. Tutti gli errori riproducibili del sensore di pressione (ovvero la non-linearità e le dipendenze dalla temperatura) sono eliminati interamente grazie alla compensazione matematica degli errori. I segnali del sensore sono misurati con un convertitore A/D a 16 bit rendendo possibile la misurazione dei singoli campi di pressione standard con un’accuratezza dello 0,05%FS lungo l’intero campo di pressione e di temperatura. I trasmettitori sono dotati di un interfaccia semi-duplex RS485 a due cavi, compatibile con il sistema bus che prende a modello il ”MODBUS RTU”. La RIELS offre convertitori ad interfaccia verso RS232 o USB per l’utilizzo a tal scopo. Il programma READ30/PROG30 e il protocollo sono disponibili gratuitamente.
