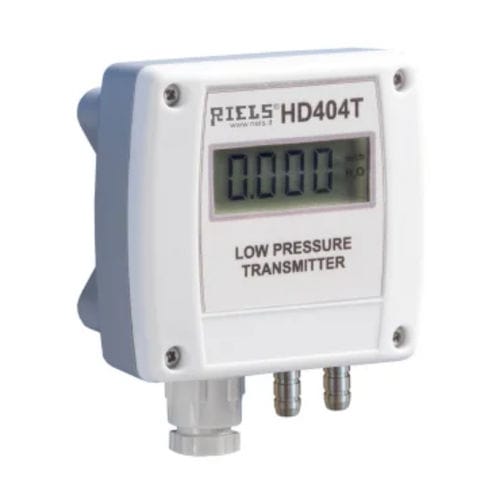

Trasmettitore di pressione relativa HD404ST

differenzialein siliciodigitale

La serie di Trasmettitori di Pressione HD404ST è in grado di misurare pressioni relative rispetto all’atmosfera o differenziali fino a 1000 Pa. I trasmettitori utilizzano un sensore al silicio di tipo “micromachined” compensato in temperatura che presenta un’eccellente linearità, ripetibilità e stabilità nel tempo. Il segnale del sensore in un’uscita digitale RS485 Modbus-RTU può essere trasmesso su lunghe distanze con un’elevata immunità ai disturbi. Un circuito di auto-zero opzionale (AZ) equalizza periodicamente la pressione differenziale all’ingresso del sensore e ne corregge l’offset; i trasmettitori dotati di tale circuito sono insensibili alla posizione di montaggio. Inoltre, il circuito di auto-zero compensa l’invecchiamento e lo scostamento dello zero del sensore al variare della temperatura, consentendo di ridurre al minimo la manutenzione. È disponibile l’opzione display (L), in cui la pressione viene visualizzata su un display a 4 cifre nell’unità di misura scelta. La versione “radice quadrata” (SR) risulta utile nel caso il trasmettitore sia collegato a un tubo di Pitot o Darcy, in quanto l’uscita risulta direttamente proporzionale alla velocità del flusso d’aria. La versione SR con opzione L permette di visualizzare a display, oltre alla pressione misurata, anche la velocità calcolata del flusso d’aria. È possibile impostare il coefficiente del tubo di Pitot o Darcy utilizzato e i parametri per il calcolo della velocità (temperatura del flusso d’aria, pressione barometrica, pressione statica differenziale all’interno della condotta).
