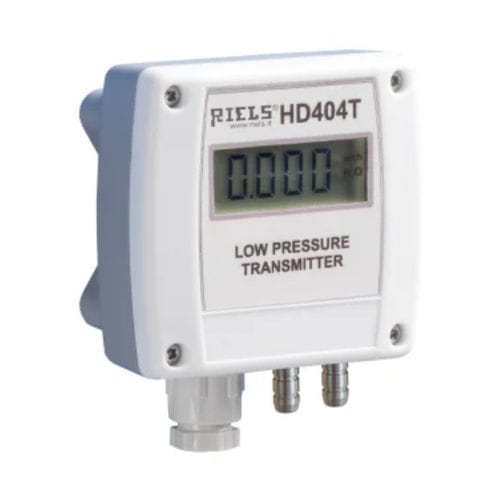

Trasmettitore di pressione relativa HD404T

differenzialepiezoresistivodigitale

La serie di Trasmettitori di Pressione HD404T è in grado di misurare pressioni relative rispetto all’atmosfera o differenziali fino a 1000 Pa. I trasmettitori utilizzano un sensore al silicio di tipo “micromachined” compensato in temperatura che presenta un’eccellente linearità, ripetibilità e stabilità nel tempo. Il segnale del sensore è amplificato e convertito, a seconda del modello, in un’uscita analogica standard in corrente (4÷20 mA) o tensione (0÷10 V), o in un’uscita digitale RS485 Modbus-RTU, e può quindi essere trasmesso su lunghe distanze con un’elevata immunità ai disturbi. Nei modelli con uscita analogica è possibile scegliere, mediante un dip switch, tra due range di misura in modo da selezionare il fondo scala ottimale per la propria applicazione. Un circuito di auto-zero opzionale (AZ) equalizza periodicamente la pressione differenziale all’ingresso del sensore e ne corregge l’offset; i trasmettitori dotati di tale circuito sono insensibili alla posizione di montaggio. Inoltre, il circuito di auto-zero compensa l’invecchiamento e lo scostamento dello zero del sensore al variare della temperatura, consentendo di ridurre al minimo la manutenzione. È disponibile l’opzione display (L), in cui la pressione viene visualizzata su un display a 4 cifre nell’unità di misura scelta. La versione “radice quadrata” (SR) risulta utile nel caso il trasmettitore sia collegato a un tubo di Pitot o Darcy, in quanto l’uscita risulta direttamente proporzionale alla velocità del flusso d’aria. La versione SR con opzione L permette di visualizzare a display, oltre alla pressione misurata, anche la velocità calcolata del flusso d’aria.
