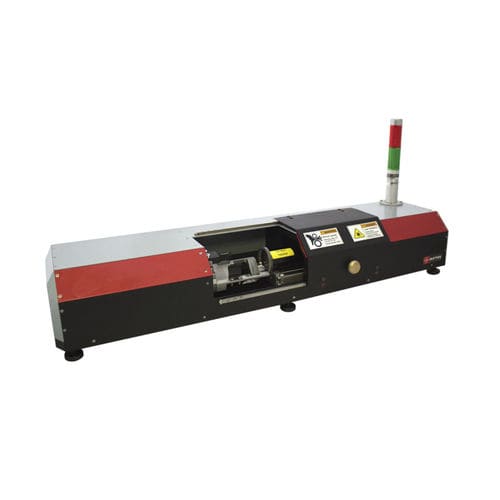

Sistema di misurazione senza contatto RF096-32/42-100

di diametrogeometricoa laser

La macchina è progettata per la scansione senza contatto e la misurazione dei parametri geometrici del diametro interno di tubi, boccole, fori, tubi e così via. Applicazione della macchina: produzione su larga scala. Il funzionamento della macchina si basa sul principio della scansione laser della superficie interna del tubo rotante mediante un sensore di punti laser a triangolazione. Il tubo controllato viene installato nel blocco a V. Su comando dell'operatore, un sensore laser si sposta nella zona di controllo del tubo e il blocco a V viene messo in rotazione. Durante la rotazione, un sensore laser misura la distanza dalla superficie dell'anello in sincronia con l'angolo di rotazione determinato dall'encoder. Al completamento di un giro del tubo, il sensore laser si sposta nella posizione di controllo successiva e il processo di misurazione viene ripetuto. Il numero di sezioni di controllo del diametro lungo il tubo è definito dal software. Le coordinate radiali della superficie del tubo vengono trasmesse al computer per il calcolo dei parametri geometrici richiesti (ID, ovalizzazione, rotondità e così via). Caratteristiche principali: - Intervallo ID misurato 32...42 mm - Precisione di misura ±5 um - Tempo di ispezione (cinque sezioni) 13 s
