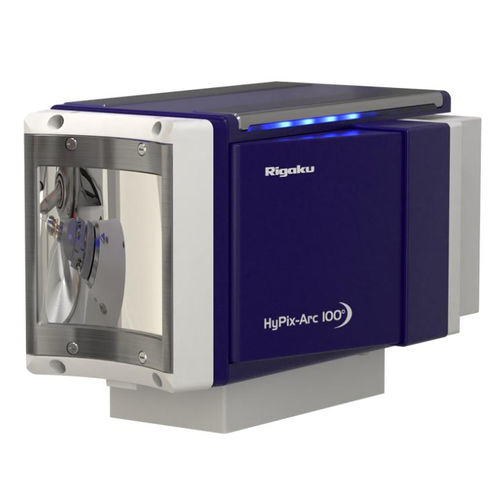

Rilevatore di posizione HyPix-Arc 100°

di raggi Xdi fotonidi arco

HyPix-Arc 100° è un rivelatore di raggi X curvo a conteggio fotonico ibrido (HPC) per applicazioni di diffrazione di singoli cristalli. HyPix-Arc 100° offre un angolo di cattura più ampio di 17° rispetto al rivelatore piatto HyPix 6000. Raccogliete più dati in una singola esposizione con una minore distorsione del profilo di riflessione: HyPix-Arc 100° offre una copertura angolare di 100 gradi da bordo a bordo. Questo è più che sufficiente per raccogliere dati completi di diffrazione del singolo cristallo, secondo le linee guida IUCr, anche per la lunghezza d'onda dei raggi X Cu Kα da una singola posizione theta. I dati ad alto e basso angolo sono misurati allo stesso tempo, nelle stesse condizioni per una migliore scalatura, dati più veloci e tempo di dose ridotto. Un rivelatore curvo minimizza la distorsione dei picchi assicurando che, anche a brevi distanze cristallo-rivelatore, i fasci diffratti siano più vicini alla perpendicolare di quanto sia possibile con una geometria piatta. Come tutti i rivelatori HPC, l'HyPix-Arc 100° offre un conteggio diretto dei fotoni dei raggi X per ogni fotone, una funzione di diffusione dei punti top-hat a pixel singolo, senza rumore di lettura e senza rumore scuro. La dimensione del pixel di 100 micron permette una migliore risoluzione delle riflessioni per celle unitarie lunghe, oltre a migliorare l'analisi del profilo di riflessione. L'HyPix-Arc 100° ha un elevato frame rate di 100 Hz, così come una modalità Zero Dead Time che fornisce il massimo nella raccolta dati senza errori dell'otturatore. Il vantaggio della rilevazione diretta che si trova nell'HyPix-Arc 100° è che non è richiesto alcuno scintillatore, e la dimensione del pixel determina la funzione di diffusione del punto piuttosto che la fioritura che si verifica sui rilevatori con uno scintillatore. Questo significa che le riflessioni sono più nitide e più facilmente risolte.
