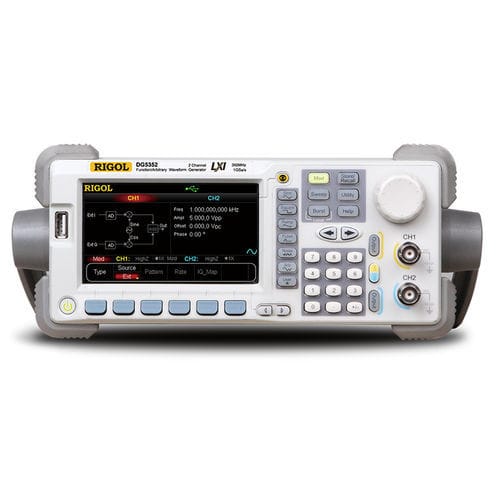

Generatore di funzione DG5000 series

di impulsidi frequenzavia USB

La serie Dg5000 dispone di 6 funzioni, tra cui generatore di forme d'onda, generatore di impulsi, sorgente IQ in banda base/se, sorgente di salto di frequenza, generatore di codici e generatore di funzioni. La serie comprende modelli a canale singolo e doppio. Le funzioni dei due canali sono completamente uguali e la fase tra i canali è regolabile con precisione frequenza di campionamento di 1GSa/s, risoluzione verticale di 14 bit La frequenza di qualsiasi onda è fino a 50MHz e la frequenza di campionamento può essere regolata in modalità di riproduzione. La precisione dell'ampiezza raggiunge l'1% ± 1mvpp del valore impostato. Ricca funzione di sweep Il DG5000 supporta l'uscita di scansione da bassa frequenza ad alta frequenza o da alta frequenza a bassa frequenza. Il tipo di scansione comprende lineare, logaritmica e a gradini. Può impostare la frequenza di "marcatura" per soddisfare le esigenze delle applicazioni di test di frequenza di maggiore ampiezza. Ricche funzioni di modulazione analogica/digitale I tipi di modulazione includono am, FM, PM, ask, FSK, PSK, PWM e supportano sorgenti di modulazione interne ed esterne per soddisfare le esigenze di test di sistemi didattici o di comunicazione. Funzione di salto di frequenza L'intervallo minimo di salto di frequenza è di 80ns e si possono modificare al massimo 4096 punti di salto di frequenza. Può soddisfare le esigenze comuni dell'insegnamento della comunicazione FH e dei relativi test. Funzione di modulazione IQ interna ed esterna La modalità di modulazione comprende 4QAM, 8qam, 16QAM, 32qam, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK e supporta fonti di modulazione interne ed esterne. Interfacce ricche Fornisce un'interfaccia di comunicazione remota standard USB, GPIB, LAN (LXI) e adotta un driver standard per i visti, che è conveniente per i requisiti di test dei clienti di integrazione del sistema.
