Generatore di forme d'onda arbitrarie DG5000 Pro Series

di funzionedi patterndigitale

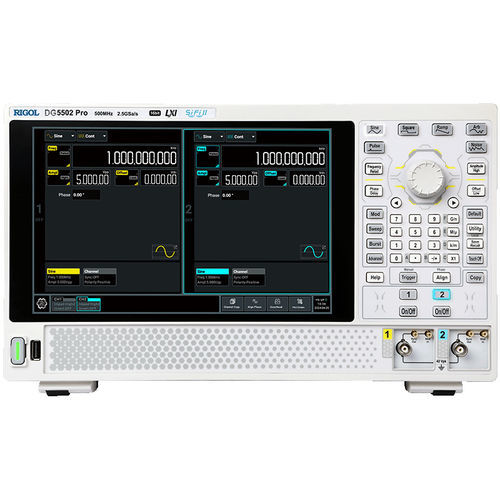

Il generatore di funzioni/forme d'onda arbitrarie DG5000 Pro è la nuova generazione di generatori di forme d'onda isolate di RIGOL. Basato sulla piattaforma tecnologica Si-Fi II, raggiunge una frequenza di campionamento massima di 2,5 GSa/s, una frequenza di uscita di 500 MHz e una risoluzione verticale di 16 bit, oltre a numerosi aggiornamenti di funzionalità per soddisfare le esigenze di vari settori e scenari applicativi. Isolamento da terra a doppio canale Elimina le interferenze e i disturbi causati dai loop di massa, migliorando la stabilità dell'uscita e proteggendo i componenti e i circuiti sensibili alle differenze di potenziale. Alto campionamento, bassa distorsione Con una frequenza di campionamento di 2,5 GSa/s e una frequenza di uscita massima di 500 MHz, il DG5000 Pro offre una garanzia di stabilità per le uscite delle forme d'onda. La serie DG5000 Pro supporta un'onda quadra a 170 MHz, con un tempo di salita di 0,8 ns (tipico). La serie DG5000 Pro supporta frequenze di onda quadra fino a 170 MHz, con un tempo di salita minimo migliorato a 0,8 ns (tipico). Le prestazioni sono senza compromessi e offrono configurazioni di fascia alta anche a livello base. Segnale ad alta fedeltà con basso jitter Utilizzando la tecnologia di segnale ad alta fedeltà Si-Fi II di RIGOL, il jitter è ridotto a soli 200 ps. L'uscita punto per punto garantisce forme d'onda stabili e non fluttuanti. Uscita di pattern personalizzati L'offerta di una gamma di segnali di sequenza binaria pseudo casuale da PRBS2 a PRBS32, insieme alla funzionalità di uscita di pattern personalizzati con velocità di trasmissione fino a 300M, offre agli ingegneri un'assistenza diretta nella verifica delle prestazioni dei ricevitori di interfaccia I/O digitale.
