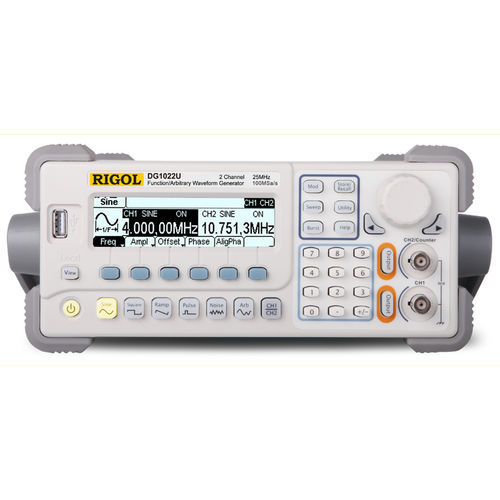

Generatore di forme d'onda arbitrarie DG1000 series

di funzionedi impulsidi frequenza

Il generatore di funzioni/forme d'onda arbitrarie della serie DG1000 è progettato con la tecnologia della sintesi digitale diretta (DDS) per produrre segnali di uscita accurati, stabili e a bassa distorsione Uscita sincrona a doppio canale Il doppio canale può emettere forme d'onda standard e qualsiasi forma d'onda e i parametri e lo stato di uscita del doppio canale possono essere visualizzati contemporaneamente sullo schermo. risoluzione di frequenza di 1uhz La risoluzione minima della frequenza è di 1uhz. La precisione della frequenza entro un anno è di ± 100 ppm. Accoppiamento/replica dei canali I due canali possono effettuare l'accoppiamento di frequenza o di fase ed emettere segnali con una certa differenza di frequenza o di fase. La copia dei canali può copiare i parametri della forma d'onda di un canale su un altro canale. contatore hardware da 200 Mhz La risoluzione della frequenza è fino a 6 bit/secondo e può essere misurato un segnale con una gamma di frequenza compresa tra 100 MHz e 200 MHz. È possibile misurare la frequenza, il periodo, il duty cycle e la larghezza dell'impulso del segnale. 48 forme d'onda arbitrarie integrate Sono disponibili 48 tipi di forme d'onda comuni per l'insegnamento e il debug dei circuiti, classificate in base alle categorie comune, matematica, ingegneria, funzione finestra e altre.
