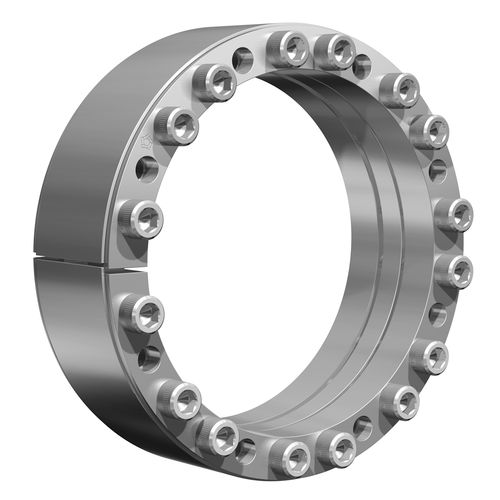

Giunto dispositivo di bloccaggio RfN 7515 series
a ingranaggiper albero di trasmissioneper trasmissione

giunto dispositivo di bloccaggio
giunto dispositivo di bloccaggio
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
dispositivo di bloccaggio, a ingranaggi
Applicazioni
per albero di trasmissione, per trasmissione
Altre caratteristiche
con misura di coppia
Fissaggio
con flangia
Coppia

Max.: 1.300.152 Nm (958.942,9035 ft.lb)

Min.: 4.299 Nm (3.170,7797 ft.lb)

Descrizione

Gruppo di chiusura RfN 7515 Specialmente per la trasmissione del momento flettente ha progettato un gruppo di bloccaggio in 3 parti con sollecitazioni ridotte nel gruppo di bloccaggio stesso. Disponibile nelle dimensioni da 60 a 640 mm. Caratteristiche Gruppo di bloccaggio di precisione per la trasmissione di coppie, forze assiali e speciali ottimizzati per la trasmissione di momenti flettenti, con requisiti speciali per il vero funzionamento dei pezzi serrati. Caratteristiche speciali - Attraverso i coni lunghi e piatti un gruppo di chiusura RfN 7515 può trasmettere coppie e forze assiali e carichi di flessione. Durante il montaggio si verifica un leggero movimento assiale dal gruppo di chiusura e dal mozzo. Momento flettente e carichi radiali - possono essere trasmessi carichi combinati (Contattate il nostro ufficio tecnico per assistenza). Eccellente capacità di centraggio - con un design relativamente ampio. Esempi di applicazioni: tamburi da cintura ruote dentate Montaggio del gruppo di chiusura I valori per T, Fax, pW e pN si applicano ai gruppi di chiusura installati in condizioni di olio. Finiture superficiali Per alberi e fori del mozzo Ra ≤ 1,6 μm Tolleranze Si consigliano le seguenti tolleranze di montaggio Albero: h8; Hub: H8 Modifica delle coppie di serraggio delle viti È possibile ridurre le pressioni di contatto e i valori di trasmissione riducendo la coppia di serraggio delle viti. il limite inferiore ammissibile risulta dalla moltiplicazione dei valori TA della tabella precedente per 0,8. Esiste una relazione lineare approssimativa tra T, TA , Fax, pW e pN.

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.
