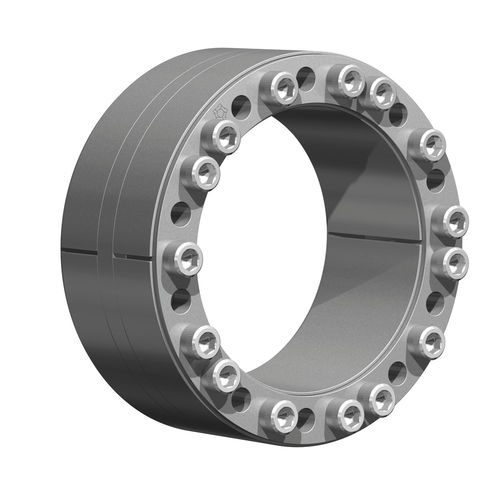

Giunto dispositivo di bloccaggio RfN 7015.1

a ingranaggiper trasmissioneper albero

Questa versione dell'RfN 7015 è progettata per applicazioni ad alto carico di flessione, come i tamburi di trasporto, fornendo pressioni inferiori sull'albero e sul mozzo. Caratteristiche del prodotto Versione del gruppo di bloccaggio RfN 7015.0 con una pressione superficiale inferiore per ridurre le sollecitazioni sui dischi terminali morbidi. Spiegazione della tabella Un momento flettente, creato dalle forze radiali, determina un carico aggiuntivo per il gruppo di bloccaggio, l'albero e il mozzo. Questo carico crea una pressione aggiuntiva, che agisce in rotazione e deve essere sovrapposta alla pressione risultante dal gruppo di bloccaggio. Per un collegamento efficace, è necessario mantenere una pressione superficiale minima nelle aree di contatto tra gruppo di bloccaggio, albero e mozzo, non appena l'albero e il mozzo devono assorbire le pressioni massime. Inoltre, i valori di coppia (T) indicati sono stati ridotti a causa dei momenti flettenti aggiuntivi. Per ottenere sollecitazioni inferiori per i gruppi di bloccaggio, anche le coppie di serraggio delle viti (TA) sono state ridotte.
