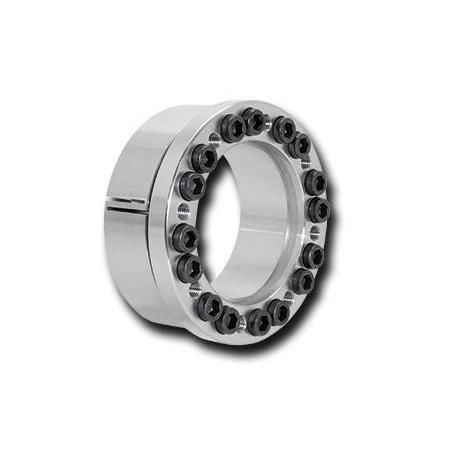

Elemento di serraggio meccanico RLK 136 TC

per alberomultipload alta precisione

Panoramica del prodotto
Gli elementi di calettamento conico interni RLK 136 TC con doppia scanalatura consentono il centraggio preciso e il fissaggio senza gioco dei mozzi sugli alberi. Sono dotati di un punto di battuta fisso per evitare spostamenti assiali durante il serraggio e supportano montaggi ripetuti.

Caratteristiche

• Centraggio del mozzo sull'albero con elevata precisione grazie alla doppia scanalatura.
• Assemblabile e smontabile più volte.
• Ampia gamma di coppie trasmissibili in funzione della taglia.
• Larghezza assiale ridotta (design compatto).
• Nessuno spostamento assiale relativo tra mozzo e albero durante il serraggio grazie al punto di battuta fisso.
• Elevata qualità di lavorazione.
• Coppia trasmissibile: da 6 700 Nm a 994 500 Nm (a seconda della taglia).
• Campo diametri alberi: 70 mm – 600 mm.

Webshop - taglie disponibili / selezione (nome prodotto; numero articolo; peso; prezzo per pezzo per 1 pz)
RLK 136 TC-70 x 110; Numero articolo: 4204-070601-TC0000; Peso: 2,5; Prezzo (1 pz): 158,70 €
RLK 136 TC-75 x 115; Numero articolo: 4204-075601-TC0000; Peso: 2,6; Prezzo (1 pz): 272,00 €
RLK 136 TC-90 x 130; Numero articolo: 4204-090601-TC0000; Peso: 3,0; Prezzo (1 pz): 185,10 €
RLK 136 TC-100 x 150; Numero articolo: 4204-100601-TC0000; Peso: 4,7; Prezzo (1 pz): 224,10 €
RLK 136 TC-110 x 160; Numero articolo: 4204-110601-TC0000; Peso: 5,1; Prezzo (1 pz): 242,00 €
RLK 136 TC-120 x 170; Numero articolo: 4204-120601-TC0000; Peso: 5,4; Prezzo (1 pz): 329,20 €
RLK 136 TC-130 x 185; Numero articolo: 4204-130601-TC0000; Peso: 7,5; Prezzo (1 pz): 362,90 €
RLK 136 TC-140 x 195; Numero articolo: 4204-140601-TC0000; Peso: 8,8; Prezzo (1 pz): 395,20 €
RLK 136 TC-150 x 205; Numero articolo: 4204-150601-TC0000; Peso: 8,6; Prezzo (1 pz): 423,50 €
RLK 136 TC-160 x 215; Numero articolo: 4204-160601-TC0000; Peso: 8,9; Prezzo (1 pz): 463,60 €
RLK 136 TC-170 x 230; Numero articolo: 4204-170601-TC0000; Peso: 12,7; Prezzo (1 pz): 504,00 €
RLK 136 TC-180 x 240; Numero articolo: 4204-180601-TC0000; Peso: 13,3; Prezzo (1 pz): 517,00 €
RLK 136 TC-190 x 250; Numero articolo: 4204-190601-TC0000; Peso: 13,9; Prezzo (1 pz): 624,00 €
RLK 136 TC-200 x 260; Numero articolo: 4204-200601-TC0000; Peso: 14,6; Prezzo (1 pz): 808,00 €
RLK 136 TC-220 x 285; Numero articolo: 4204-220601-TC0000; Peso: 17,8; Prezzo (1 pz): 928,00 €
RLK 136 TC-240 x 305; Numero articolo: 4204-240601-TC0000; Peso: 19,2; Prezzo (1 pz): 988,00 €
RLK 136 TC-260 x 325; Numero articolo: 4204-260601-TC0000; Peso: 19,5; Prezzo (1 pz): 1.107,00 €
RLK 136 TC-280 x 355; Numero articolo: 4204-280601-TC0000; Peso: 19,7; Prezzo (1 pz): 1.170,00 €
RLK 136 TC-300 x 375; Numero articolo: 4204-300601-TC0000; Peso: 30,6; Prezzo (1 pz): 1.330,00 €
RLK 136 TC-320 x 405; Numero articolo: 4204-320601-TC0000; Peso: 42,7; Prezzo (1 pz): 1.412,00 €
RLK 136 TC-340 x 425; Numero articolo: 4204-340601-TC0000; Peso: 44,9; Prezzo (1 pz): 1.553,00 €
RLK 136 TC-360 x 445; Numero articolo: 4204-360601-TC0000; Peso: 52,4; Prezzo (1 pz): 1.955,00 €
RLK 136 TC-380 x 465; Numero articolo: 4204-380601-TC0000; Peso: 54,0; Prezzo (1 pz): 2.258,00 €
RLK 136 TC-400 x 485; Numero articolo: 4204-400601-TC0000; Peso: 56,2; Prezzo (1 pz): 2.600,00 €
RLK 136 TC-420 x 505; Numero articolo: 4204-420601-TC0000; Peso: 59,2; Prezzo (1 pz): 2.782,00 €
RLK 136 TC-440 x 525; Numero articolo: 4204-440601-TC0000; Peso: 70,6; Prezzo (1 pz): 3.227,00 €
RLK 136 TC-460 x 545; Numero articolo: 4204-460601-TC0000; Peso: 71,2; Prezzo (1 pz): 3.449,00 €
RLK 136 TC-480 x 565; Numero articolo: 4204-480601-TC0000; Peso: 75,1; Prezzo (1 pz): 3.832,00 €
RLK 136 TC-500 x 585; Numero articolo: 4204-500601-TC0000; Peso: 79,9; Prezzo (1 pz): 4.235,00 €
RLK 136 TC-520 x 605; Numero articolo: 4204-520601-TC0000; Peso: 80,5; Prezzo (1 pz): 4.959,00 €
RLK 136 TC-540 x 625; Numero articolo: 4204-540601-TC0000; Peso: 82,8; Prezzo (1 pz): 5.728,00 €
RLK 136 TC-560 x 645; Numero articolo: 4204-560601-TC0000; Peso: 85,7; Prezzo (1 pz): 6.453,00 €
RLK 136 TC-580 x 665; Numero articolo: 4204-580601-TC0000; Peso: 89,0; Prezzo (1 pz): 7.058,00 €
RLK 136 TC-600 x 685; Numero articolo: 4204-600601-TC0000; Peso: 91,3; Prezzo (1 pz): 7.662,00 €

Documenti
Scheda tecnica, istruzioni di montaggio (PDF) e modelli 3D-CAD disponibili per RLK 136 TC; consultare i documenti prodotto sul webshop.

Caratteristiche / specifiche tecniche

• Tipo: elemento di calettamento conico interno.
• Modello: RLK 136 TC.
• Doppia scanalatura per precisione di centraggio.
• Montabile più volte.
• Montaggio in battuta: impedisce spostamenti assiali durante il serraggio.
• Coppia trasmissibile: 6 700 Nm – 994 500 Nm (varia secondo la taglia).
• Campo diametri alberi: 70 mm – 600 mm.
• Larghezza assiale: compatta.
• Qualità di lavorazione: elevata.
