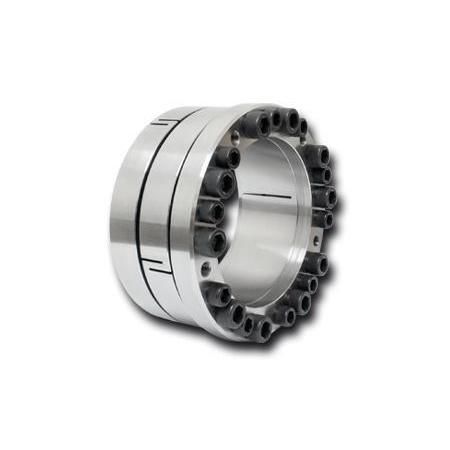

Elemento di serraggio meccanico RLK 235 TC

per alberomozzo-alberomultiplo

Panoramica del prodotto
Gli elementi di serraggio conico RLK 235 TC sono elementi di serraggio conici interni progettati per centrare il mozzo sull'albero con elevata precisione di centratura e garantire un bloccaggio senza gioco. Disponibili in più misure per diametri d'albero da 70 mm a 600 mm e con un intervallo di coppia trasmissibile di circa 8 510 Nm a 1 049 600 Nm.

Caratteristiche

• Centra il mozzo sull'albero; design a doppia fessura per elevata precisione di centratura.
• Può essere montato più volte senza spostamento assiale.
• Elevata coppia trasmissibile nelle misure disponibili.
• Nessun spostamento assiale tra mozzo e albero durante il serraggio.
• Alta qualità di lavorazione.
• Coppia trasmissibile: circa 8 510 Nm – 1 049 600 Nm.
• Intervallo diametri albero: 70 mm – 600 mm.

Documenti (disponibili per questo prodotto)
Scheda tecnica RLK 235 TC
Istruzioni di montaggio 235 TC
Catalogo Connessioni albero-mozzo

Webshop - Misure disponibili (estratto)
Nome prodotto | Numero articolo | Peso [kg] | Prezzo (EUR IVA esclusa)
RLK 235 TC-70 x 115 | 4204-070501-TC0000 | 3,62 | 299,90
RLK 235 TC-80 x 125 | 4204-080501-TC0000 | 4,02 | 308,00
RLK 235 TC-90 x 135 | 4204-090501-TC0000 | 4,44 | 330,80
RLK 235 TC-100 x 150 | 4204-100501-TC0000 | 6,02 | 393,30
RLK 235 TC-110 x 160 | 4204-110501-TC0000 | 6,46 | 414,60

Note d'uso
Progettato per il centraggio ad alta precisione dei mozzi sugli alberi quando la trasmissione della coppia e l'eliminazione dello spostamento assiale durante il serraggio sono critiche. Selezionare la misura appropriata in base al diametro dell'albero e alla coppia richiesta. Seguire le istruzioni di montaggio fornite.

Specifiche tecniche

• Modello: RLK 235 TC
• Funzione: elemento di serraggio conico interno che centra il mozzo sull'albero
• Intervallo diametri albero: 70 mm – 600 mm
• Intervallo coppia trasmissibile: circa 8 510 Nm – 1 049 600 Nm
• Design: doppia fessura per elevata precisione di centratura
• Montaggio: può essere montato più volte senza spostamento assiale
• Materiale/qualità: alta qualità di lavorazione
• Misure disponibili: multiple (es. 70 x 115 fino a 600 x 685)
