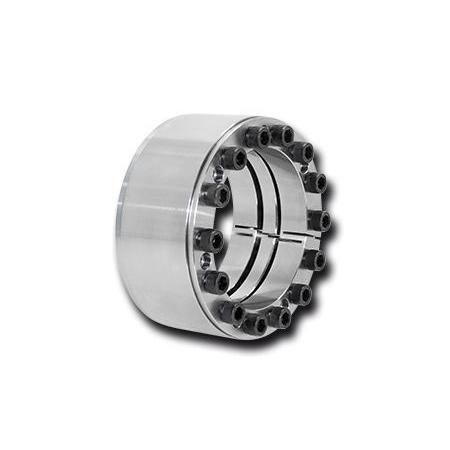

Elemento di serraggio meccanico RLK 404 TC

per alberomultipload alta precisione

Panoramica
Elemento di serraggio conico progettato per centrare il mozzo sull'albero. Qualità premium con doppia fessura per elevata precisione di centraggio.

Caratteristiche

• Centra il mozzo sull'albero. Doppia fessura per elevata precisione di centraggio.
• Montabile più volte
• Alti valori di coppia trasmissibile
• Nessuno spostamento assiale tra mozzo e albero durante la serraggio
• Massima qualità di lavorazione
• Coppia trasmissibile: 18 500 Nm fino a 1 206 000 Nm
• Per diametri d'albero da 100 mm a 600 mm

Documenti disponibili (riferiti nella pagina prodotto)

• Scheda tecnica RLK 404 TC
• Istruzioni di montaggio RLK 404 e RLK 404 TC
• Modello 3D CAD

Webshop - Taglie e prezzi disponibili (prezzo per pezzo, valuta EUR)
Taglia | Numero articolo | Peso [kg] | Prezzo (€/pcs)
RLK 404 TC-100 x 145 | 4205-100401-TC0000 | 4,1 kg | 234,10 €
RLK 404 TC-110 x 155 | 4205-110401-TC0000 | 4,5 kg | 250,10 €
RLK 404 TC-120 x 165 | 4205-120401-TC0000 | 5,0 kg | 323,90 €
RLK 404 TC-130 x 180 | 4205-130401-TC0000 | 6,6 kg | 389,60 €
RLK 404 TC-140 x 190 | 4205-140401-TC0000 | 7,1 kg | 411,40 €
RLK 404 TC-150 x 200 | 4205-150401-TC0000 | 7,5 kg | 443,70 €
RLK 404 TC-160 x 210 | 4205-160401-TC0000 | 7,8 kg | 504,00 €
RLK 404 TC-170 x 225 | 4205-170401-TC0000 | 10,8 kg | 565,00 €
RLK 404 TC-180 x 235 | 4205-180401-TC0000 | 11,3 kg | 646,00 €
RLK 404 TC-190 x 250 | 4205-190401-TC0000 | 14,8 kg | 705,00 €
RLK 404 TC-200 x 260 | 4205-200401-TC0000 | 15,7 kg | 786,00 €
RLK 404 TC-220 x 285 | 4205-220401-TC0000 | 19,9 kg | 868,00 €
RLK 404 TC-240 x 305 | 4205-240401-TC0000 | 21,5 kg | 988,00 €
RLK 404 TC-260 x 325 | 4205-260401-TC0000 | 22,8 kg | 1.058,00 €
RLK 404 TC-280 x 355 | 4205-280401-TC0000 | 29,0 kg | 1.150,00 €
RLK 404 TC-300 x 375 | 4205-300401-TC0000 | 31,2 kg | 1.291,00 €
RLK 404 TC-320 x 405 | 4205-320401-TC0000 | 45,9 kg | 1.517,00 €
RLK 404 TC-340 x 425 | 4205-340401-TC0000 | 48,3 kg | 1.856,00 €
RLK 404 TC-360 x 455 | 4205-360401-TC0000 | 67,9 kg | 2.098,00 €
RLK 404 TC-380 x 475 | 4205-380401-TC0000 | 71,4 kg | 2.420,00 €
RLK 404 TC-400 x 495 | 4205-400401-TC0000 | 74,5 kg | 2.763,00 €
RLK 404 TC-420 x 515 | 4205-420401-TC0000 | 77,8 kg | 3.066,00 €
RLK 404 TC-440 x 535 | 4205-440401-TC0000 | 81,4 kg | 3.367,00 €
RLK 404 TC-460 x 555 | 4205-460401-TC0000 | 84,1 kg | 3.792,00 €
RLK 404 TC-480 x 575 | 4205-480401-TC0000 | 88,0 kg | 4.235,00 €
RLK 404 TC-500 x 595 | 4205-500401-TC0000 | 91,6 kg | 4.616,00 €
RLK 404 TC-520 x 615 | 4205-520401-TC0000 | 94,1 kg | 5.450,00 €
RLK 404 TC-540 x 635 | 4205-540401-TC0000 | 97,5 kg | 6.270,00 €
RLK 404 TC-560 x 655 | 4205-560401-TC0000 | 100,7 kg | 6.493,00 €
RLK 404 TC-580 x 675 | 4205-580401-TC0000 | 104,2 kg | 7.058,00 €
RLK 404 TC-600 x 695 | 4205-600401-TC0000 | 107,6 kg | 7.662,00 €

Caratteristiche / specifiche tecniche

• Modello: RLK 404 TC
• Funzione: centra il mozzo sull'albero (doppia fessura per elevata precisione)
• Costruzione: elemento di serraggio conico a doppia fessura
• Montaggio: ripetibile, nessuno spostamento assiale durante il serraggio
• Campo coppia trasmissibile: 18 500 Nm – 1 206 000 Nm
• Gamma diametri d'albero: 100 mm – 600 mm
• Peso per variante: ca. 4,1 kg – 107,6 kg
• Prezzo per pezzo (escl. IVA): ca. 234,10 € – 7.662,00 €
• Tempi di consegna: su richiesta
