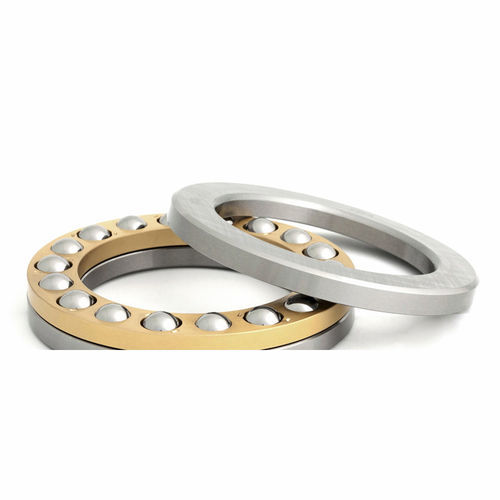

Cuscinetto assiale a sfere a direzione unica

acciaiocon gabbia in ottone

I cuscinetti reggispinta a sfere monodirezionali sono composti da una rondella per albero, una rondella per alloggiamento e un gruppo gabbia-palla. Le serie 511, 512, 513 e 514, con rondelle dell'alloggiamento piatte, possono sopportare solo forze assiali in una direzione e non possono sopportare carichi radiali e disallineamenti. Le serie 532 e 533 possono sopportare forze assiali in una direzione, ma, avendo rondelle dell'alloggiamento sferiche e abbinate alle rondelle U2 e U3, possono compensare i disallineamenti dell'albero. Tipo 51M Rondella piatta per alloggiamento Design separabile Gabbia in ottone lavorato in un unico pezzo (M) guidata su sfere Supporta carichi assiali unidirezionali Variante 53M+U Rondella di alloggiamento sferica Design separabile Gabbia in ottone lavorata in un unico pezzo (M) guidata su sfere Supporta carichi assiali unidirezionali La rondella sferica dell'alloggiamento è montata su una rondella sferica di posizionamento per adattarsi al disallineamento dell'albero
