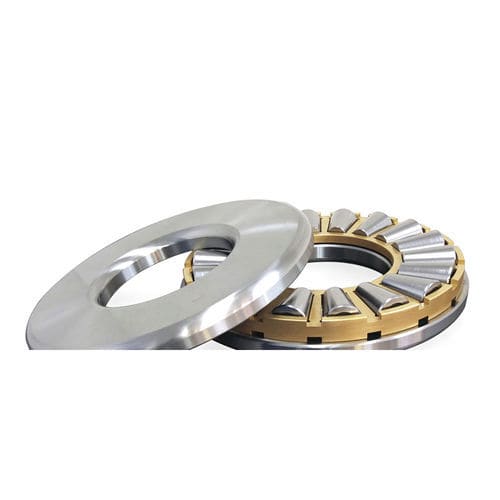

Cuscinetto assiale a rulli conici

in ottone

I cuscinetti reggispinta a rulli conici monodirezionali sono disponibili in diverse configurazioni. La prima configurazione prevede una rondella per albero con pista di rotolamento conica, una gabbia in due pezzi in ottone lavorato, una fila di rulli conici e una rondella piatta per l'alloggiamento. Possono sopportare forze assiali in una sola direzione e possono accettare una piccola eccentricità tra albero e alloggiamento senza compromettere le loro prestazioni. La seconda configurazione prevede due rondelle coniche identiche e una gabbia in ottone lavorata in due pezzi. Questa configurazione è consigliata quando si devono sostenere carichi assiali molto pesanti che agiscono solo in una direzione. Su richiesta, per una maggiore capacità di carico, può essere fornita una configurazione a pieno riempimento. Infine, i cuscinetti TKSD sono cuscinetti reggispinta a rulli conici per meccanismi di avvitamento, dove sono presenti carichi assiali estremamente pesanti in una direzione. Per massimizzare la capacità di carico, questo tipo di cuscinetti viene normalmente fornito a pieno riempimento (senza gabbia). Inoltre, devono consentire il movimento angolare del mandrino della vite rispetto al supporto, senza influire negativamente sulla durata del cuscinetto. Il movimento angolare può essere compensato da una rondella sferica (rondella dell'albero o dell'alloggiamento). RKB può fornire le piastre di pressione adatte. Tipo TK1 Supporto di carichi assiali unidirezionali Pista di rotolamento conica sulla rondella dell'albero e piatta sulla rondella dell'alloggiamento Gabbia guidata su entrambe le rondelle Profilo del rullo ottimizzato Tipo TKSD1 Esecuzione a pieno riempimento (senza gabbia), concepita per carichi assiali estremamente elevati Esecuzione speciale per il meccanismo di avvitamento Superficie esterna della rondella dell'albero sferica convessa (adatta per mandrini a vite concavi) Progettato per accogliere l'angolo di disallineamento sulla superficie sferica
