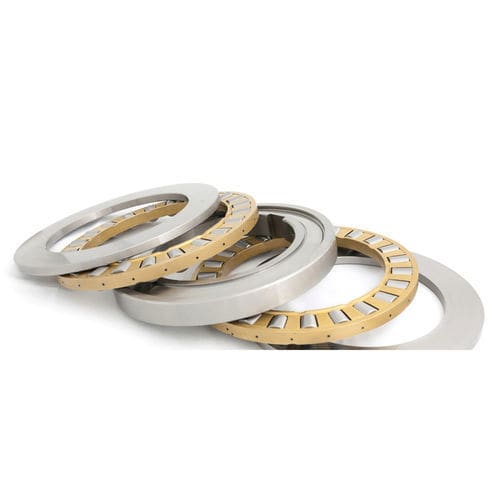

Cuscinetto assiale a rulli cilindrici

I cuscinetti reggispinta a rulli conici a doppia direzione possono supportare elevati carichi assiali bidirezionali e sono in grado di compensare una piccola eccentricità tra albero e alloggiamento, senza influire negativamente sulle loro prestazioni. La prima versione prevede due rondelle coniche per l'alloggiamento, una rondella piana per l'albero, due file di rulli conici e due gabbie in ottone lavorato a due tagli guidate sulla rondella dell'albero. Tra le due rondelle dell'alloggiamento è presente un manicotto distanziatore che consente di regolare il corretto gioco di banco (BEP) richiesto dal cliente. La seconda configurazione prevede una rondella intermedia con centraggio esterno dell'alloggiamento. Tipo TTK1 Unità compatte separabili Gabbia in ottone lavorato in due pezzi (M) guidata sulla rondella dell'albero (rondella intermedia) Rondella intermedia con centraggio interno sull'albero BEP preimpostato o regolato su richiesta del cliente Molto sensibile ai disallineamenti Supporta carichi assiali bidirezionali molto elevati Disponibile con scanalature di lubrificazione e fori nel distanziale esterno Tipo TTKSP Unità compatte separabili Gabbia in ottone lavorato in due pezzi (M) guidata sulla rondella dell'albero (rondella intermedia) Rondella dell'albero con centraggio interno sull'albero BEP preimpostato o regolato su richiesta del cliente Molto sensibili ai disallineamenti Supporta carichi assiali bidirezionali molto elevati Disponibile con scanalature di lubrificazione e fori nel distanziale esterno Tipo TTK2 Unità compatte separabili a sezione ridotta Gabbia in ottone lavorato in due pezzi (M) guidata sulla rondella dell'albero (rondella intermedia) Rondella intermedia con centraggio esterno sulla carcassa Molto sensibile ai disallineamenti
