Portale di movimentazione Robotic Pillar

Panoramica del prodotto

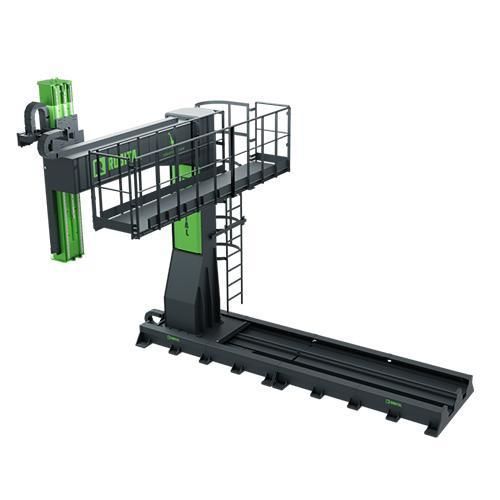

Il Portale pilastro robotizzato (Pillar Gantry Series) è un sistema periferico che estende l'area di lavoro di un robot industriale aggiungendo tre assi lineari esterni (X, Y, Z). Progettato per portata elevata, posizionamento preciso e operazioni ripetibili in ambiente produttivo.

Proprietà chiave della serie Pillar Gantry

• Estende l'accessibilità del robot con tre assi esterni (X, Y, Z)
• Elevata ripetibilità per saldatura, movimentazione e assemblaggio
• Più taglie per adattarsi a esigenze di portata e carico

Informazioni aggiuntive

• I robot a portale offrono soluzioni ad alta portata e alta precisione per ampliare il volume di lavoro del robot e consentire pezzi o operazioni più grandi.
• Il sistema aggiunge 3 assi esterni al robot, migliorando portata, accesso ai pezzi e flessibilità del processo.

Motori servo raccomandati

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Specifiche tecniche

• Small — Capacità: 100 kg; Velocità massima asse: 0,9 m/s; Peso asse Y: 1000 kg; Peso asse Z: 500 kg; Ripetibilità (X): ±0,025 mm; Coppia Y: 750 Nm; Coppia Z: 300 Nm; Coppia sistema: 300 Nm
• Medium — Capacità: 500 kg; Velocità massima asse: 0,6 m/s; Peso asse Y: 1500 kg; Peso asse Z: 800 kg; Ripetibilità (X): ±0,025 mm; Coppia Y: 1350 Nm; Coppia Z: 600 Nm; Coppia sistema: 650 Nm
• Large — Capacità: 1000 kg; Velocità massima asse: 0,6 m/s; Peso asse Y: 2500 kg; Peso asse Z: 1250 kg; Ripetibilità (X): ±0,025 mm; Coppia Y: 1750 Nm; Coppia Z: 1050 Nm; Coppia sistema: 1100 Nm
• XLarge — Capacità: 1500 kg; Velocità massima asse: 0,3 m/s; Peso asse Y: 3500 kg; Peso asse Z: 2000 kg; Ripetibilità (X): ±0,025 mm; Coppia Y: 3000 Nm; Coppia Z: 1500 Nm; Coppia sistema: 1750 Nm

Note

• Opzioni macchina di saldatura e tamburo filo: WM / WWD come indicato nella tabella specifiche.
• I numeri del pacchetto tecnologia di azionamento e i codici del gruppo di azionamento sono disponibili come opzioni; consultare il configuratore per le combinazioni.

Caratteristiche / Specifiche tecniche

• Tipo di prodotto: Portale pilastro robotizzato (portale periferico che aggiunge gli assi X, Y, Z)
• Taglie disponibili: Small, Medium, Large, XLarge
• Intervallo di capacità: 100 kg a 1500 kg a seconda della taglia
• Velocità massima degli assi: 0,3–0,9 m/s a seconda della taglia
• Ripetibilità (asse X): ±0,025 mm
• Pesi e coppie degli assi Y/Z variano in base alla taglia (vedere specifiche)
• Compatibile con i principali marchi di robot industriali; motori servo raccomandati elencati sopra
