Portale di movimentazione Portal

Panoramica del prodotto

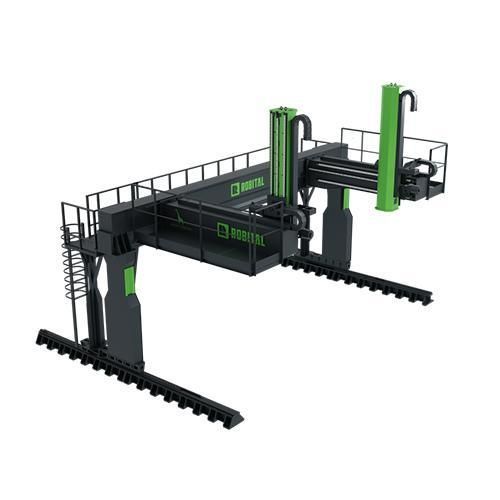

Il sistema gantry Portal Gantry series è progettato per attività di automazione ad elevata estensione e alta precisione. Supporta integrazione multi-robot, struttura rigida e posizionamento preciso, idoneo per saldatura, fresatura, assemblaggio e operazioni che richiedono movimentazione flessibile dei pezzi.

Proprietà principali della serie Portal Gantry

• Prestazioni ad alta velocità
• Connettività multi-robot
• Progettazione strutturale rigida
• Posizionamento ad alta precisione

Nota d'uso

• Posizionatori sincroni ad alta precisione sono utilizzati per saldatura, fresatura e assemblaggio quando è richiesto posizionamento flessibile e movimento coordinato dei pezzi.

Specifiche tecniche

• Small — Capacità: 100 kg; Velocità max: 0,9 m/s; Peso asse Y (per azionamento asse X): 1000 kg; Peso asse Z (per azionamento asse Y): 500 kg; Peso asse Y1: 5000 kg; Ripetibilità asse X: ±0,025 mm; Coppia Y: 750 Nm; Coppia Z: 300 Nm; Coppia Y1: 3000 Nm.
• Medium — Capacità: 500 kg; Velocità max: 0,6 m/s; Peso asse Y: 1500 kg; Peso asse Z: 800 kg; Peso asse Y1: 7500 kg; Ripetibilità asse X: ±0,025 mm; Coppia Y: 1350 Nm; Coppia Z: 600 Nm; Coppia Y1: 4500 Nm.
• Large — Capacità: 1000 kg; Velocità max: 0,6 m/s; Peso asse Y: 2500 kg; Peso asse Z: 1250 kg; Peso asse Y1: 12500 kg; Ripetibilità asse X: ±0,025 mm; Coppia Y: 1750 Nm; Coppia Z: 1050 Nm; Coppia Y1: 7500 Nm.
• XLarge — Capacità: 1500 kg; Velocità max: 0,3 m/s; Peso asse Y: 3500 kg; Peso asse Z: 2000 kg; Peso asse Y1: 17500 kg; Ripetibilità asse X: ±0,026 mm; Coppia Y: 3000 Nm; Coppia Z: 1500 Nm; Coppia Y1: 12000 Nm.

Motori servo raccomandati

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Compatibilità e personalizzazione

• Opzioni di personalizzazione per soddisfare i requisiti specifici del progetto.
• Accessori e opzioni aggiuntive disponibili per adattare la soluzione.
• Progettato per integrarsi con sistemi robotici esistenti e con i principali marchi industriali.
• Disponibile in vari colori e con possibilità di branding cliente.
