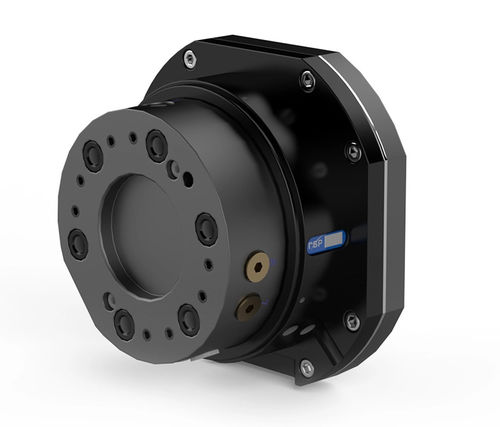

Giunto rotante per aria S100-4
a 4 passaggiper robot

giunto rotante per aria
giunto rotante per aria
giunto rotante per aria
giunto rotante per aria
giunto rotante per aria
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Fluido
per aria
Numero di passaggi
a 4 passaggi
Applicazioni
per robot
Velocità di rotazione

600 rpm
(3.769,91 rad.min-1)

Pressione

Max.: 10 bar
(145 psi)

Min.: 0 bar
(0 psi)

Descrizione

Per robot con carico utile di 100 kg Permette la rotazione continua dell'asse 6 Maggiore mobilità Riduce l'interferenza del tubo flessibile Massimizza la durata del tubo flessibile Con la girella RSP S100, l'asse 6 può ruotare liberamente. L'usura del fascio tubiero diminuisce, mentre i tempi di attività e la produttività aumentano. Se le girelle vengono utilizzate con i nostri portagomma, anche gli assi 4 e 5 possono ruotare senza ostacoli. È possibile utilizzare l'intera gamma di lavoro del robot. RSP ha sviluppato una propria soluzione brevettata di collettori rotanti per massimizzare l'affidabilità. Interfaccia meccanica ISO 9409-1-100-6-M10 Carico utile del robot - 100 kg | 220 lb Temperatura di lavoro - +10°C - +50°C | 50 °F - 120 °F Fz - ± 1000 N | ± 220 lb Mz - ± 1000 Nm | ± 8800 lbf-in Mx/My - ± 1000 Nm | ± 8800 lbf-in Peso - 4.1 kg | 9,04 lb Altezza - 105 mm | 4,13 pollici Connessione aria, ingresso - G 1/8" (4x) Attacco aria, uscita - G 1/8" (4x) Flusso d'aria per canale - 600 l/min | 21,19 CFM Qualità dell'aria - Aria filtrata senza olio e senza acqua, con un contenuto massimo di particelle di 25 µm

---
