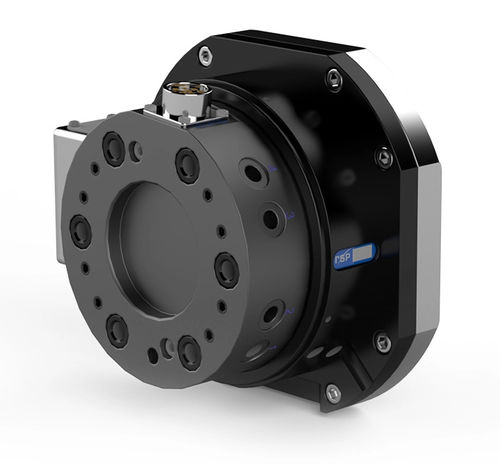

Giunto rotante per aria S100-4E

a 4 passaggiper robot

Per robot con carico utile di 100 kg Permette la rotazione continua dell'asse 6 Maggiore mobilità Riduce l'interferenza del tubo flessibile Massimizza la durata del tubo flessibile Con la girella RSP S100, l'asse 6 può ruotare liberamente. L'usura del fascio tubiero diminuisce, mentre i tempi di attività e la produttività aumentano. Se le girelle vengono utilizzate con i nostri portagomma, anche gli assi 4 e 5 possono ruotare senza ostacoli. È possibile utilizzare l'intera gamma di lavoro del robot. RSP ha sviluppato una propria soluzione brevettata di collettori rotanti per massimizzare l'affidabilità. Interfaccia meccanica ISO 9409-1-100-6-M10 Carico utile del robot - 100 kg | 220 lb Temperatura di lavoro - +10°C - +50°C | 50 °F - 120 °F Fz - ± 1000 N | ± 220 lb Mz - ± 1000 Nm | ± 8800 lbf-in Mx/My - ± 1000 Nm | ± 8800 lbf-in Peso - 4.4 kg | 9,7 lb Altezza - 105 mm | 4,13 pollici Connessione aria, ingresso - G 1/8" (4x) Attacco aria, uscita - G 1/8" (4x) Flusso d'aria per canale - 600 l/min | 21,19 CFM Qualità dell'aria - Aria filtrata senza olio e senza acqua, con un contenuto di particelle massimo di 25µm Classe IP - IP 54 Totale dei segnali - 12 Segnali dedicati al lato robot - 2 (0 V e 24 V) Segnali dedicati al lato utensile - 2 (0 V e 24 V) Segnali disponibili per l'utensile 10 Corrente nominale - 1 A Lato robot di connessione - Souriau UT001412PHT Lato utensile di collegamento - 12p Souriau femmina
