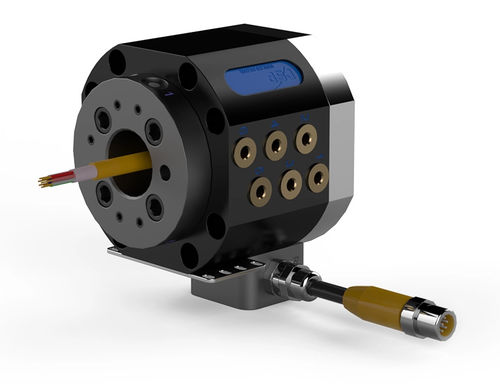

Giunto rotante per aria S20-6E

a 6 passaggiper robot

Per robot con carico utile di 20 kg Permette la rotazione continua dell'asse 6 Maggiore mobilità Riduce l'interferenza del tubo flessibile Massimizza la durata del tubo flessibile Con la girella RSP S20, l'asse 6 può ruotare liberamente. L'usura del fascio tubiero diminuisce, mentre i tempi di attività e la produttività aumentano. Se le girelle vengono utilizzate con i nostri portagomma, anche gli assi 4 e 5 possono ruotare senza ostacoli. È possibile utilizzare l'intera gamma di lavoro del robot. RSP ha sviluppato una propria soluzione brevettata di collettori rotanti per massimizzare l'affidabilità. Interfaccia meccanica ISO 9409-1-40-4-M6 Carico utile del robot - 20 kg | 45 lb Fz - ± 200 N | ± 45 lb Mz - ± 100 Nm | ± 900 lbf-in Mx/My - ± 100 Nm | ± 900 lbf-in Peso - 1.0 kg | 2,2 lb Altezza - 80.5 mm | 3,15 pollici Centro di gravità (Z) - + 36 mm Connessione aria, ingresso - M5 (6x) Connessione aria, uscita - M5 (6x) Flusso d'aria per canale - 150 l/min | 5,30 CFM Qualità dell'aria - Aria filtrata senza olio e senza acqua, con un contenuto di particelle massimo di 25µm Classe IP - IP 54 Totale dei segnali - 8 Segnali disponibili per lo strumento - 8 Corrente nominale - 0.5 A Tensione nominale - 30 V Lato robot di collegamento - M12-A codificato, 8 pin Lato utensile di collegamento - 0.cavo da 5 m (0,25 mm2), estremità aperta Temperatura di lavoro - +10°C - +50°C | 50 °F - 120 °F
