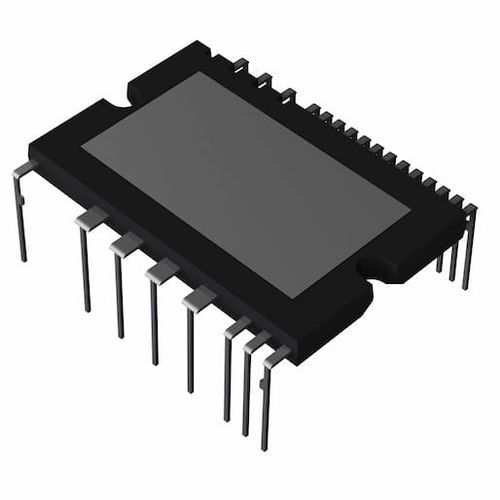

Modulo di potenza intelligente a IGBT BM64378S-VA

BM64378S-VA è un modulo di potenza intelligente composto da gate driver, diodi di bootstrap, IGBT e diodi fly wheel. inverter DC/AC trifase 600V/35A Emettitore aperto IGBT lato basso Diodo di bootstrap integrato Driver per gate IGBT lato alto (HVIC): Processo SOI (Silicio su isolante), circuito di pilotaggio, spostamento del livello di alta tensione, limite di corrente per il diodo di bootstrap, blocco della sottotensione dell'alimentazione (UVLO) Driver per gate IGBT a bassa tensione (LVIC): Circuito di azionamento, protezione dalla corrente di cortocircuito (SCP), blocco della sottotensione dell'alimentazione di controllo (UVLO), Spegnimento termico (TSD), uscita di temperatura tramite segnale analogico (VOT) Segnale di guasto (LVIC) Corrispondente a SCP (IGBT lato basso), TSD, guasto UVLO Interfaccia di ingresso 3,3 V, linea 5 V Riconosciuto UL: UL1557 File E468261
