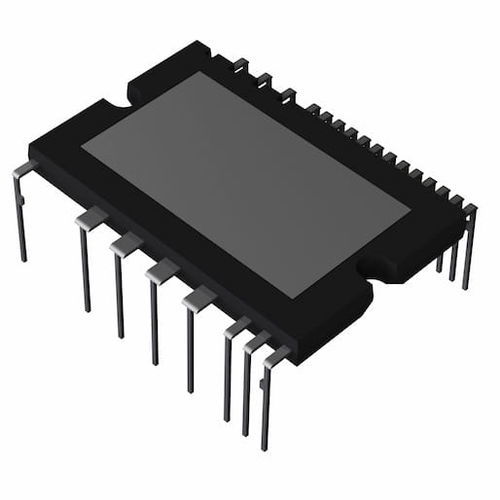

Modulo di potenza intelligente a IGBT BM63573S-VA

BM63573S-VA/-VC è un modulo di potenza intelligente composto da gate driver, diodi di bootstrap, IGBT e diodi fly wheel. inverter DC/AC trifase Emettitore aperto IGBT lato basso Diodo di bootstrap integrato Driver per gate IGBT lato alto (HVIC): Processo SOI (Silicio su isolante), circuito di pilotaggio, spostamento del livello di alta tensione, limite di corrente per il diodo Bootstrap, blocco della sottotensione dell'alimentazione (UVLO) Driver per gate IGBT a bassa tensione (LVIC): Circuito di azionamento, protezione dalla corrente di cortocircuito (SCP), blocco della sottotensione dell'alimentazione di controllo (UVLO), uscita di temperatura tramite segnale analogico (VOT) Segnale di guasto (LVIC) corrispondente a SCP (IGBT lato basso), guasto UVLO Interfaccia di ingresso 3,3 V, linea 5 V Riconosciuto UL: UL1557 File E468261
