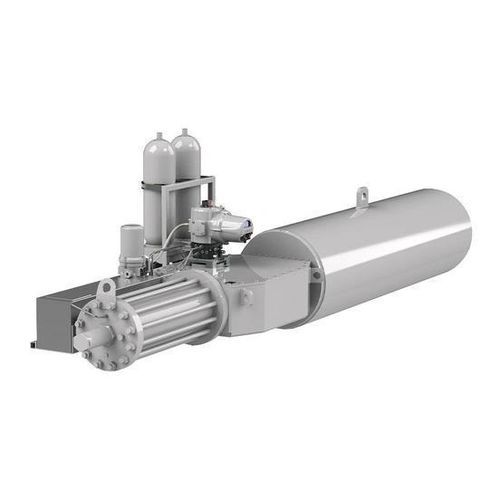

Attuatore per valvola elettroidraulico SI4

a frazione di giromonofasetrifase

Panoramica del prodotto
Gli attuatori part-turn SI4 offrono la flessibilità di essere personalizzati per applicazioni fino a 200.000 Nm (147.500 lbf.ft). La gamma Skilmatic SI è composta da attuatori elettroidraulici autonomi che combinano la semplicità del comando elettrico con la precisione del controllo idraulico e l'affidabilità del ritorno a molla come dispositivo di sicurezza.

Caratteristiche

• Coppia SI4 fino a 200.000 Nm (147.500 lbf.ft)
• Alimentazione elettrica: monofase, trifase o 24 VDC
• Fail-safe: chiusura, apertura o blocco in ultima posizione
• Configurazione con ritorno a molla
• Velocità operative regolabili con funzione stepping e valvole di controllo del flusso interne opzionali
• Accumulatori opzionali per più corse di backup in caso di perdita di alimentazione e per aumentare la velocità di corsa idraulica sugli attuatori a ritorno a molla
• Partial Stroke Testing (PST) configurabile
• Ingresso ESD/PSD singolo o doppio con opzioni solenoide
• Opzione controllo posizionamento 4-20 mA ingresso/uscita, risoluzione <0,25%
• Opzioni di rete: Pakscan™, Profibus®, Modbus®, HART® e Foundation Fieldbus®
• Data logger, registra fino a 3.000 eventi
• Uscite di stato e allarme configurabili
• Tenuta: modulo di controllo IP66/68; assemblaggio completo IP66/67
• Esplosione sicuro Exdb IIB & IIC T4 – ATEX, IEC e CSA
• Certificato secondo IEC 61508-2:2010 per SIS con Systematic Capability SC-3
• Certificazione TÜV Functional Safety SIL secondo IEC 61508-2:2010
• Adatto per sistemi SIL 2 e SIL 3

Specifiche tecniche

• Coppia massima: fino a 200.000 Nm (147.500 lbf.ft)
• Opzioni di alimentazione: monofase, trifase o 24 VDC
• Modalità fail-safe: ritorno a molla per chiusura, apertura o blocco in ultima posizione
• Controllo: precisione idraulica con azionamento elettrico; opzione controllo posizionamento 4-20 mA (<0,25% risoluzione)
• Velocità: velocità regolabili con funzione stepping e controllo del flusso interno opzionale
• Backup: accumulatori opzionali per più corse di backup in caso di perdita di alimentazione
• PST: configurabile
• Ingressi di sicurezza: ESD/PSD singolo o doppio con opzioni solenoide
• Reti: Pakscan™, Profibus®, Modbus®, HART®, Foundation Fieldbus®
• Registrazione dati: memorizza fino a 3.000 eventi
• Protezione ambientale: modulo di controllo IP66/68; assemblaggio completo IP66/67
• Omologazioni aree a rischio: Exdb IIB & IIC T4 (ATEX/IEC/CSA) e altri certificati regionali
• Sicurezza funzionale: certificato IEC 61508-2:2010 (Systematic Capability SC-3); certificazione TÜV SIL; adatto per applicazioni SIL 2 e SIL 3
