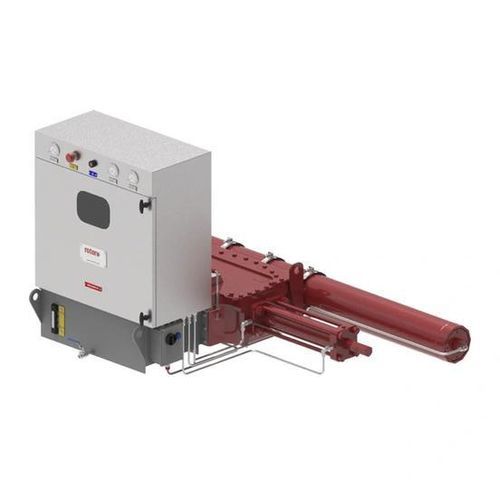

Attuatore per valvola idraulico M-EH

elettromeccanicoelettroidraulicomeccanico

Panoramica
Le soluzioni elettroidrauliche modulari M-EH forniscono automazione valvole per applicazioni on/off con moduli meccanici e di controllo configurabili, adatte a infrastrutture a bassa potenza.

Base (on/off)

• Progettato per operazioni on/off semplici senza test di corsa parziale (PST) o diagnostica avanzata; sistema autonomo a relè a basso consumo con gestione del segnale di ingresso a carico dell'utente finale.
• Controllo remoto tramite segnale cablato (logica elettromeccanica)
• Indicazioni locali tramite manometri e sensori di posizione: posizione della valvola, pressione dell'attuatore e dell'accumulatore, livello olio, temperatura
• Portata minima 30 l/min (regolabile), estendibile su richiesta del cliente
• Accumulatore opzionale per backup di pressione
• Adatto a infrastrutture a bassa potenza (incluso solare) per funzionamento e standby

Avanzato (on/off)

• Controllore intelligente PLC/EHPC210: programmabile per logiche personalizzate
• Controllo locale, configurazione non invasiva e facile diagnostica tramite HMI digitale intuitiva
• Supporto opzionale protocolli di rete: Modbus RTU, Modbus TCP/IP, PROFIBUS, PROFINET
• Indicazioni locali via HMI: posizione, pressione dell'attuatore e dell'accumulatore, livello olio, temperatura
• Architettura meccanica modulare e flessibilità funzionale del controllore — da on/off di base a votazione multipla (1oo1, 1oo2, 2oo2) per ESD certificati SIL
• Test di corsa parziale (PST), test di corsa completa, test elettrovalvola, monitoraggio accumulatore e rilevamento rottura linea per diagnostica dettagliata tramite protocolli di rete moderni
• Safety Integrity Level fino a SIL 3
• Armadio bloccabile opzionale per prevenire operazioni non autorizzate

Caratteristiche / specifiche tecniche

• Serie: M-EH modular electro-hydraulic
• Portata minima: 30 l/min (regolabile)
• Accumulatore opzionale per backup di pressione
• Controllore: PLC/EHPC210 (programmabile)
• Protocolli di rete supportati (opzionali): Modbus RTU, Modbus TCP/IP, PROFIBUS, PROFINET
• Indicazioni locali via HMI o manometri: posizione, pressione dell'attuatore e dell'accumulatore, livello olio, temperatura
• Architettura meccanica modulare; supporta configurazioni di votazione multipla (1oo1, 1oo2, 2oo2) per ESD certificati SIL
• Test supportati: test di corsa parziale (PST), test di corsa completa, test elettrovalvola, monitoraggio accumulatore, rilevamento rottura linea
• Safety Integrity Level: fino a SIL 3
• Adatto a infrastrutture a bassa potenza (incluso solare) per funzionamento e standby
• Armadio bloccabile opzionale per prevenire operazioni non autorizzate
