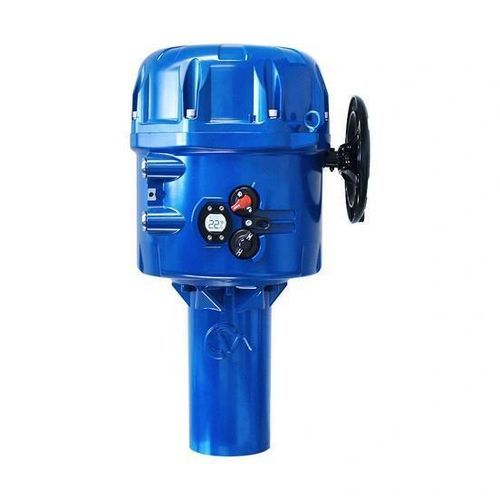

Attuatore elettrico CML-1500

linearecon vite a sferecon motore brushless DC

Panoramica del prodotto
I CML-1500 e CML-3000 sono attuatori elettrici lineari progettati per l'automazione di grandi valvole di controllo e applicazioni pompe. Offrono una corsa di 114,3 mm (4,5") con spinta di seduta fino a 20 kN e spinta di modulazione fino a 13,3 kN. Forniscono modulazione continua e precisa grazie a un motore DC brushless e al feedback encoder in una soluzione elettrica antideflagrante.

Caratteristiche principali

• Uscita lineare con fino a 20 kN (4.500 lbf) di spinta di seduta e fino a 13,3 kN (3.000 lbf) di spinta di modulazione
• Corsa di 114,3 mm (4,5")
• Trasmissione a vite a ricircolo di sfere completamente chiusa, lubrificata permanentemente
• Assenza di stick-slip per funzionamento fluido e posizionamento accurato
• Controllo posizione tramite segnale 4–20 mA con precisione fino a 0,1 %
• Motore DC brushless per modulazione continua
• Feedback encoder senza contatto
• Controllo velocità regolabile e sblocco manuale
• Adatto al montaggio in qualsiasi orientamento
• Consumo in standby <1 W; compatibile con alimentazioni monofase o DC

Specifiche tecniche

• Spinta di seduta: fino a 20 kN (4.500 lbf)
• Spinta di modulazione: fino a 13,3 kN (3.000 lbf)
• Corsa: 114,3 mm (4,5")
• Trasmissione: vite a sfere completamente chiusa, lubrificata permanentemente
• Precisione controllo posizione: fino a 0,1 % (4–20 mA)
• Motore: DC brushless
• Feedback: encoder (senza contatto)
• Consumo in standby: <1 W
• Intervallo di temperatura ambiente: -30 a 70 °C (-22 a 158 °F); opzione bassa temperatura disponibile
• Compatibilità alimentazione: monofase o DC
• Interfaccia locale: display LCD a sei segmenti con pulsanti

Opzioni e interfacce

• Opzioni Fieldbus: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet® e Modbus®
• Opzionale Reserve Power Pack (RPP) con supercondensatori per funzione fail-to-position

Applicazioni

• Automazione di grandi valvole di controllo ad alta pressione
• Controllo di processo e pompe nei settori oil & gas, chimico, energetico e idrico
• Situazioni che richiedono controllo modulante preciso e certificazione antideflagrante

Installazione e manutenzione

• Installabile in qualsiasi orientamento; sblocco manuale di serie
• Trasmissione lubrificata permanentemente per manutenzione ridotta
• Interfaccia LCD integrata per configurazione rapida e lettura locale della posizione

Certificazioni

• Certificato antideflagrante secondo standard internazionali
• Ampio intervallo di temperatura ambientale e opzioni per ambienti a bassa temperatura
