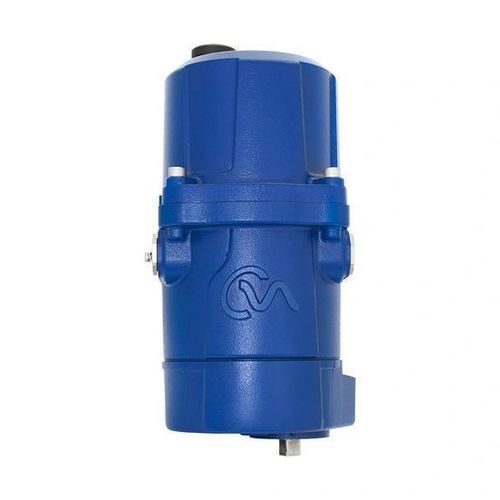

Attuatore per valvola a motore CMQ

manualea quarto di giroa frazione di giro

Descrizione
Gli attuatori modulanti CMQ a uscita part-turn offrono una soluzione completamente elettrica per applicazioni su valvole di controllo e pompe. Forniscono controllo di posizione preciso e ripetibile e modulazione continua con accuratezza fino allo 0,1%. Le unità sono certificate antideflagranti secondo gli standard internazionali e possono essere fornite con comandi locali integrati opzionali e Reserve Power Pack per la funzione di mantenimento della posizione in caso di guasto.

Caratteristiche

• Azionamento a uscita part-turn con coppia di assestamento fino a 124 Nm (1.100 lbf.in)
• Opzione ad alta coppia per quarto di giro con CMR-250 e riduttore spur GBX
• Controllo di posizione preciso e ripetibile tramite segnale 4–20 mA con accuratezza fino allo 0,1%
• Certificazione antideflagrante conforme agli standard internazionali
• Controllo della velocità regolabile
• Disinnesto manuale di serie
• Limitazione elettronica della coppia
• Due interruttori di posizione regolabili di serie
• Adatto per montaggio in qualsiasi orientamento
• Trasmissione lubrificata permanentemente, esente da manutenzione
• Ampio intervallo di temperatura ambiente standard −30 a 70 °C (−22 a 158 °F) con opzione per basse temperature
• Motore DC brushless per modulazione continua affidabile e precisa
• Tecnologia encoder per feedback senza contatto
• Consumo in standby inferiore a 1 W
• Adatto a alimentazioni monofase o DC
• Regolazioni selezionabili in campo: banda morta; zero e span; tipo di segnale comando; azione diretta o inversa; modalità manuale/auto; posizione dell'albero in perdita di segnale
• Interfaccia integrata per rapido set-up tramite display LCD a sei segmenti e pulsanti
• Comandi locali integrali opzionali con display di posizione LCD
• Reserve Power Pack opzionale (supercondensatori) per funzione fail-to-position
• Compatibile con un'ampia gamma di fieldbus, sistemi cablati e analogici
• Opzioni fieldbus: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®

Opzioni e informazioni aggiuntive

• Comandi locali integrati opzionali con display di posizione LCD
• Reserve Power Pack opzionale (supercondensatori) per mantenimento posizione in caso di guasto
• Compatibilità con più fieldbus e sistemi analogici per integrazione

Specifiche tecniche

• Tipo di uscita: attuatore part-turn (quarto di giro)
• Coppia massima di assestamento: fino a 124 Nm (1.100 lbf.in)
• Precisione controllo posizione: fino allo 0,1%
• Segnale di controllo: ingresso analogico 4–20 mA (tra i tipi supportati)
• Motore: motore DC brushless per modulazione continua
• Feedback: encoder (senza contatto)
• Consumo in standby: < 1 W
• Alimentazione: adatto per alimentazioni monofase o DC
• Intervallo temperatura ambiente: standard −30 a 70 °C (−22 a 158 °F); opzione bassa temperatura disponibile
• Protezione/certificazione: certificato antideflagrante secondo gli standard internazionali
• Trasmissione: lubrificata permanentemente, esente da manutenzione
• Disinnesto manuale: di serie
• Controllo velocità: regolabile
• Protezione coppia: limitazione elettronica della coppia
• Interruttori: due interruttori di posizione regolabili (standard)
• Interfaccia: display LCD a sei segmenti con pulsanti per configurazione
• Opzioni fieldbus: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
