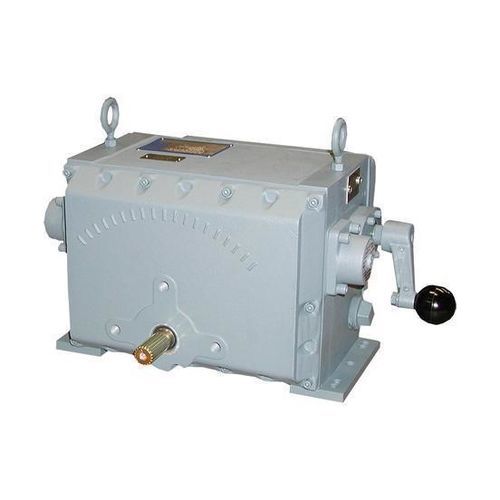

Attuatore per valvola elettrico SM

90°rotativoa frazione di giro

Panoramica
Gli attuatori elettrici modulanti SM-1700 e SM-5000 offrono posizionamento preciso per serrande, pale e valvole. Con ingranaggi interni, erogano fino a 16.950 Nm (12.500 lbf.ft) di coppia in modulazione continua. Sono dotati di limitazione automatica della coppia e di una trasmissione autocentrante/bloccante per mantenere l'ultima posizione e prevenire il moto retrogrado.

Caratteristiche

• SM-1700: rotazione 90–120°
• SM-5000: rotazione 33–90°
• Servizio in modulazione: fino a 2.000 avviamenti all'ora
• Controllo manuale: di serie
• Limitazione automatica della coppia: di serie
• Trasmissione auto-bloccante per mantenere l'ultima posizione e prevenire il moto retrogrado fino alla capacità di spinta
• Opzioni di alimentazione: monofase, trifase o corrente continua (DC) — DC disponibile solo per SM-1700

Applicazioni

• Serrande (dampers)
• Pale (vanes)
• Valvole
• Altre applicazioni di controllo di processo che richiedono un posizionamento preciso

Specifiche tecniche

• Coppia massima: fino a 16.950 Nm (12.500 lbf.ft)
• Funzionamento: modulazione continua
• Servizio in modulazione: fino a 2.000 avviamenti all'ora
• Intervalli di rotazione: SM-1700 90–120°; SM-5000 33–90°
• Opzioni di alimentazione: monofase, trifase, DC (DC limitato a SM-1700)
• Controllo manuale: di serie
• Limitazione automatica della coppia: di serie
• Trasmissione: auto-bloccante per mantenere l'ultima posizione e prevenire il moto retrogrado fino alla capacità di spinta
• Adatto per: serrande, pale e valvole
• Nota: le immagini prodotto sul sito sono etichettate come legacy per SM-1700 e SM-5000
