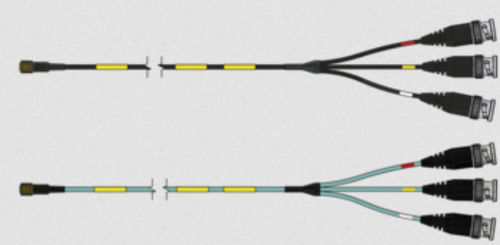

Cavo elettrico di connessione

di datiBNCper alte temperature

Applicazione / descrizione
Cavo di collegamento per accelerometri triaxiali con uscita di tensione (IEPE).

Vantaggi del prodotto

• Resistente ad alte temperature fino a +250°C (TPFK)
• Guaina meccanicamente robusta (PUR)
• Estremamente flessibile (silicone)

Informazioni aggiuntive
Marcatura individuale mediante manicotto termorestringente, ad es. numero interno o codice a barre.

Connettori
Lato 1: connettore femmina ¼-28 UNF, 4 poli (nota: specificare il tipo di sensore)
Lato 2: 3 × connettori BNC maschio

Dati del cavo (TPFK)
Costruzione: 4 × AWG 34
Isolamento: TPFK
Guaina: TPFK
Colore guaina: blu
Diametro esterno: ca. 2,1 mm
Tensione di esercizio: max. 150 V
Intervallo di temperatura: -55°C / +250°C

Dati del cavo (PUR)
Costruzione: 4 × AWG 34
Isolamento: TPFK
Guaina: PUR
Colore guaina: nero
Diametro esterno: ca. 2,5 mm
Tensione di esercizio: max. 150 V
Intervallo di temperatura: -40°C / +90°C (fino a +125°C per 2500 h)

Dati del cavo (Silicone)
Costruzione: 4 × AWG 30
Isolamento: TPFK
Guaina: Besilen (silicone)
Colore guaina: turchese
Diametro esterno: ca. 2,7 mm
Tensione di esercizio: max. 150 V

Esempi di configurazione
S3031-1030-00600 | Guaina: TPFK | Lunghezza: 6000 mm
S3032-1030-00600 | Guaina: PUR | Lunghezza: 6000 mm
S3033-1030-00600 | Guaina: Silicone | Lunghezza: 6000 mm

Download
Scheda tecnica del cavo di collegamento (scheda prodotto, PDF disponibile).

Specifiche tecniche

• Tipo di prodotto: cavo di collegamento per accelerometri triaxiali (IEPE)
• Connettori: femmina 1/4-28 UNF (4 poli) e 3 × connettori BNC maschio
• Costruzione conduttore: varianti con 4 × AWG 34 o 4 × AWG 30
• Materiale isolamento: TPFK
• Materiali guaina: TPFK, PUR, Besilen (silicone)
• Colori guaina: blu (TPFK), nero (PUR), turchese (Silicone)
• Diametro esterno: ca. 2,1 mm (TPFK), ca. 2,5 mm (PUR), ca. 2,7 mm (Silicone)
• Tensione di esercizio: max. 150 V
• Intervalli di temperatura: TPFK: -55°C a +250°C; PUR: -40°C a +90°C (fino a +125°C per 2500 h); Silicone: elevata flessibilità (dati di temperatura secondo esecuzione, vedi TPFK/PUR)
• Lunghezze disponibili negli esempi: 6000 mm
• Esempi di codici: S3031-1030-00600 (TPFK), S3032-1030-00600 (PUR), S3033-1030-00600 (Silicone)
• Scheda tecnica: scheda prodotto (PDF)
