Cavo elettrico di dati

BNCrinforzatoin rame

Applicazione / Descrizione
Il cavo multicore triax IEPE a 8 canali fornisce un collegamento strutturato e salvaspazio per misure NVH e vibrazioni multicanale con accelerometri triaxiali. Più percorsi di segnale sono raggruppati in un unico multicore e ogni canale di misura è ripartito su tre connettori BNC, consentendo un instradamento chiaro dei segnali triax verso la strumentazione. È possibile collegare fino a otto sensori triaxiali in modo efficiente. La costruzione conduttore IEPE triax, unita a guaina interna ed esterna in PUR, assicura stabilità meccanica e flessibilità d'installazione. Lo schermo multistrato supporta una qualità del segnale affidabile in ambienti severi. Applicazioni tipiche: banchi prova, prove su veicoli e laboratori ad alta densità di canali. Configurazioni connettore personalizzate, ad esempio prese sensore ¼-28 UNF, consentono un'integrazione su misura nei sistemi di misura esistenti.

Vantaggi del prodotto

• meccanicamente robusto
• flessibile per il posizionamento
• riduzione della complessità di cablaggio per allestimenti multicanale
• collegamento aggregato fino a 8 segnali di sensori triaxiali
• possibilità di configurazioni connettore personalizzate

Connettori
Lato 1 - presa ¼-28 UNF, 4 poli
Lato 2 - 8 × (3× BNC maschio)

Dati del cavo

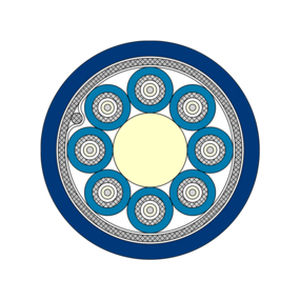

Costruzione - 8 × (4 × AWG 34)C – IEPE Triax
Isolamento - TPFK
Guaina interna - PUR
Guaina esterna - PUR
Colore guaina - blu scuro
Diametro esterno - ca. 11,7 mm
Tensione nominale - max. 150 V
Intervallo di temperatura - -40°C a +90°C (brevemente +125°C, 2500 h)

Esempio di configurazione
Art. S3055-1030-00500 | Materiale guaina: PUR | Lunghezza "L": 5000 mm

Download

• Scheda tecnica del cavo multicore triax IEPE 8 canali (PDF)

Caratteristiche / Specifiche tecniche

• Denominazione prodotto: cavo multicore triax IEPE 8 canali
• Numero max di sensori triaxiali: 8
• Connettori: ¼-28 UNF (presa) su un lato; 8 × (3× BNC maschio) sull'altro lato
• Costruzione cavo: 8 × (4 × AWG 34)C – IEPE Triax
• Isolamento: TPFK
• Guaina interna ed esterna: PUR
• Colore guaina: blu scuro
• Diametro esterno: ca. 11,7 mm
• Tensione nominale: max. 150 V
• Intervallo di temperatura: -40°C a +90°C (brevemente +125°C, 2500 h)
• Schermatura: schermatura multistrato per miglior qualità del segnale
• Proprietà meccaniche: robusto e flessibile per il posizionamento
