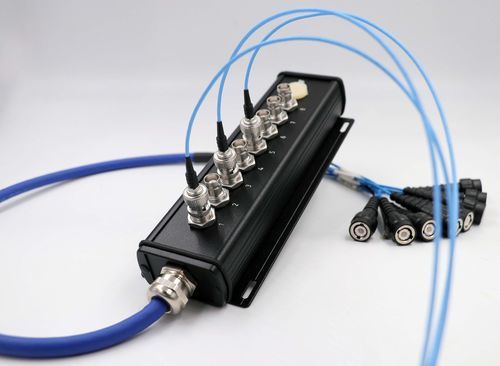

Scatola di derivazione da parete

blindataper cavocoassiale

Applicazione
Questo box di derivazione è progettato per misure NVH a basso rumore e per la connessione affidabile di microfoni e sensori uniaxiali IEPE ai sistemi di misura. Il cavo multicore coassiale integrato a 8 vie offre linee coassiali schermate singolarmente e una schermatura generale per migliorare le prestazioni EMC e la stabilità meccanica, rendendolo adatto a prove a bordo veicolo, banchi prova e quadri di controllo. Tipi di connettori e lunghezze del cavo personalizzabili su richiesta.

Caratteristiche principali

• trasmissione del segnale a basso rumore per misurazioni NVH
• conduttori coassiali schermati singolarmente con schermatura complessiva per elevate prestazioni EMC
• costruzione flessibile e facile da instradare con guaina PUR resistente a oli e sostanze chimiche
• scocca in alluminio robusta con IP65 / NEMA 3 (solo scocca)
• personalizzabile: connettori e lunghezze cavo disponibili

Informazioni aggiuntive
Disponibile anche nella versione a 4 vie e con design di spina personalizzati.

Connettore
lato 1: 8 x prese BNC da pannello (con cappucci antipolvere) + presa di sicurezza (collegamento schermatura), giallo
lato 2: 8 x connettori BNC maschio isolati

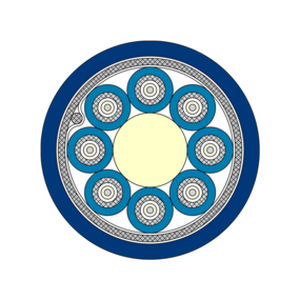

Dati cavo
costruzione: 8 x (1 x Ø 0,20 mm)C — coax a basso rumore 50 Ω
isolamento: TPFP
guaina interna: PUR
guaina esterna: PUR, colore: blu scuro
diametro esterno: circa 9,0 mm
tensione di esercizio: max. 350 V
campo di temperatura: -40°C a +90°C (picco +125°C per 2500 h)

Dati del box
scocca: alluminio, verniciato a polvere nero
guarnizione: TPE, nero
grado di protezione (valido solo per la scocca, non per le prese): IP65 / NEMA 3
peso (senza connettori e cavo): circa 285 g
dimensioni (L x A x P): circa 200 x 57 x 32 mm; con staffa a parete: circa 200 x 76 x 34,8 mm

Esempio di configurazione
codice articolo S3075-3031-00500 — materiale guaina: PUR — lunghezza L: 5000 mm

Download
Scheda tecnica disponibile per il box di derivazione (PDF prodotto).

Specifiche tecniche

• Tipo di prodotto: box di derivazione con cavo multicore coassiale 8 vie a basso rumore
• Uso previsto: misurazioni NVH; connessioni di microfoni e sensori uniaxiali IEPE
• Connettori lato 1: 8 x prese BNC da pannello (con cappucci antipolvere) + presa di sicurezza (collegamento schermatura)
• Connettori lato 2: 8 x connettori BNC maschio isolati
• Costruzione del cavo: 8 x (1 x Ø 0,20 mm)C, coax 50 Ω a basso rumore
• Isolamento: TPFP
• Guaina interna: PUR
• Guaina esterna: PUR, colore: blu scuro
• Diametro esterno: circa 9,0 mm
• Tensione di esercizio: max. 350 V
• Campo di temperatura: -40°C a +90°C (picco +125°C per 2500 h)
• Scocca: alluminio, verniciato a polvere nero
• Guarnizione: TPE, nero
• Grado di protezione (scocca sola): IP65 / NEMA 3
• Peso (senza connettori e cavo): circa 285 g
• Dimensioni (L x A x P): circa 200 x 57 x 32 mm (con staffa a parete: circa 200 x 76 x 34,8 mm)
• Esempio di configurazione: S3075-3031-00500, guaina PUR, lunghezza 5000 mm
• Personalizzazione: connettori e lunghezze del cavo disponibili su richiesta
